山恩智能定梁龙门加工中心系列

2025-11-26 10:00:59

一、山恩智能GMFA系列定梁龙门加工中心技术参数

项目				单位	山恩智能GMFA2842/20	山恩智能GMFA2842/25	山恩智能GMFA2852/20
行程	X向移动量			mm	4200	4200	5200
	Y向移动量			mm	3200	3200	3200
	Z向移动量			mm	1000	1000	1000
	龙门跨距			mm	2800	2800	2800
	主轴端面至工作台面距离			mm	200~1200	200~1200	200~1200
工作台	作业面积（宽*长）			mm	2000*4000	2500*4000	2000*5000
	最大承载重量			kg	22000	22000	27000
	T型槽数（中心距）			mm	28H7*9：200	28H7*13：200	28H7*9：200
主轴	标准转速			r/min	10~4500（OP：10~6000）（两档变速）
	标准扭矩			Nm	1076/1469（额定/30分钟）
	主轴轴径			mm	ɸ100
	方滑枕			mm	400*400
	主轴锥孔				ISO50
进给	快进速度X/Y/Z			m/min	15/15/12	15/15/12	15/15/12
	快给速度X/U/Z			m/min	10/10/10
主轴电机	标准SIEMENS 选配FANUC			kW	SIEMENS：22/30（额定/30分钟） FANUC：22/26（额定/30分钟）
ATC（选项）	刀柄				BT50（OP：JT50）
	刀具收纳数			把	40（OP：32、60、90、120）
	刀具最大直径/长度			mm	250/400
	刀具最大重量			kg	25
	换刀时间（T-T）			S	8
机床精度	半闭环	定位精度	X	mm	0.03	0.03	0.032
			Y		0.025	0.025	0.028
			Z		0.02	0.02	0.02
		重复定位精度	X		0.02	0.02	0.022
			Y		0.015	0.015	0.015
			Z		0.01	0.01	0.01
机床尺寸	机床面积（长宽高）			mm	1215070006350	1215070006350	1500070006350
	机床重量			t	60	65	65

咨询电话：159 1097 4236

项目				单位	山恩智能GMFA2852/25	山恩智能GMFA2862/20	山恩智能GMFA2862/25
行程	X向移动量			mm	5200	6200	6200
	Y向移动量			mm	3200	3200	3200
	Z向移动量			mm	1000	1000	1000
	龙门跨距			mm	2800	2800	2800
	主轴端面至工作台面距离			mm	200~1200	200~1200	200~1200
工作台	作业面积（宽*长）			mm	2500*5000	2000*6000	2500*6000
	最大承载重量			kg	27000	33000	33000
	T型槽数（中心距）			mm	28H7*13：200	28H7*9：200	28H7*13：200
主轴	标准转速			r/min	10~4500（OP：10~6000）（两档变速）
	标准扭矩			Nm	1076/1469（额定/30分钟）
	主轴轴径			mm	ɸ100
	方滑枕			mm	400*400
	主轴锥孔				ISO50
进给	快进速度X/Y/Z			m/min	15/15/12	15/15/12	15/15/12
	快给速度X/U/Z			m/min	10/10/10
主轴电机	标准SIEMENS 选配FANUC			kW	SIEMENS：22/30（额定/30分钟） FANUC：22/26（额定/30分钟）
ATC（选项）	刀柄				BT50（OP：JT50）
	刀具收纳数			把	40（OP：32、60、90、120）
	刀具最大直径/长度			mm	250/400
	刀具最大重量			kg	25
	换刀时间（T-T）			S	8
机床精度	半闭环	定位精度	X	mm	0.032	0.035	0.035
			Y		0.028	0.03	0.03
			Z		0.02	0.02	0.02
		重复定位精度	X		0.022	0.025	0.025
			Y		0.015	0.015	0.015
			Z		0.01	0.01	0.01
机床尺寸	机床面积（长宽高）			mm	1500070006350	1700070006350	1700070006350
	机床重量			t	70	70	75

咨询电话：159 1097 4236

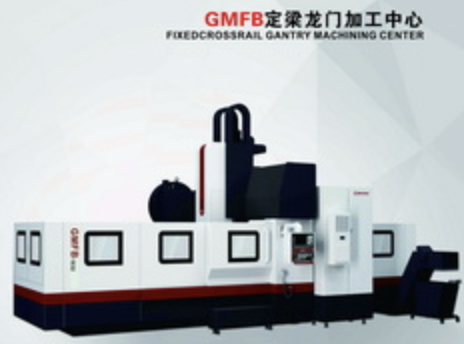

二、山恩智能GMFB定梁龙门加工中心技术参数

项目			单位	山恩智能GMFB1822	山恩智能GMFB1826	山恩智能GMFB1832
三轴行程	X轴行程		mm	2200	2600	3200
	Y轴行程		mm	1800	1800	1800
	Z轴行程		mm	900	900	900
	龙门跨距		mm	1800	1800	1800
	主轴端面至工作台面距离		mm	150~1050	150~1050	150~1050
工作台	工作台尺寸		mm	1500*2000	1500*2500	1500*3000
	最大承重		kg	8000	10000	12000
	T型槽数量/尺寸/间距		mm	7/22/200	7/22/200	7/22/200
主轴	主轴最高转速		r/min	6000	6000	6000
	主电机功率		kW	22/26	22/26	22/26
	额定扭矩		Nm	750	750	750
	主轴锥柄		-	BT-50	BT-50	BT-50
移动速度	X、Y、Z快移速度		m/min	15/15/12	15/15/12	15/15/12
刀库	刀具容量		把	24	24	24
	选刀方式		-	随机	随机	随机
	刀具最大直径		mm	ɸ110	ɸ110	ɸ110
	刀具最大重量		kg	18	18	18
	刀具最大长度		mm	300	300	300
机床精度	无光栅	定位精度	mm	0.015	0.015	0.015
机床精度	无光栅	重复定位精度	mm	0.01	0.01	0.01
机床尺寸	机床占地面积		mm	620042004580	720042004580	820042004580
机床尺寸	机床重量		T	20	22	24

咨询电话：159 1097 4236

项目			单位	山恩智能GMFB2232	山恩智能GMFB2242	山恩智能GMFB2252
三轴行程	X轴行程		mm	3200	4200	5200
	Y轴行程		mm	2200	2200	2200
	Z轴行程		mm	1000	1000	1000
	龙门跨距		mm	2250	2250	2250
	主轴端面至工作台面距离		mm	200~1200	200~1200	200~1200
工作台	工作台尺寸		mm	1800*3000	1800*4000	1800*5000
	最大承重		kg	12000	16000	18000
	T型槽数量/尺寸/间距		mm	9/22/200	9/22/200	9/22/200
主轴	主轴最高转速		r/min	6000	6000	6000
	主电机功率		kW	22/26	22/26	22/26
	额定扭矩		Nm	750	750	750
	主轴锥柄		-	BT-50	BT-50	BT-50
移动速度	X、Y、Z快移速度		m/min	15/15/12	15/15/12	15/15/12
刀库	刀具容量		把	24	24	24
	选刀方式		-	随机	随机	随机
	刀具最大直径		mm	ɸ110	ɸ110	ɸ110
	刀具最大重量		kg	18	18	18
	刀具最大长度		mm	300	300	300
机床精度	无光栅	定位精度	mm	0.015	0.015	0.015
机床精度	无光栅	重复定位精度	mm	0.01	0.01	0.01
机床尺寸	机床占地面积		mm	800046505200	1000046505200	1200046505200
机床尺寸	机床重量		T	32	37	42

上海山恩智能科技有限公司主要专注于高精度智能数控机床，公司产品在航空航天、高铁、模具和工程机械等领域为企业客户提供有竞争力的加工解决方案，同时公司技术和服务致力于使数控机床智能化、高效化、绿色化，构建更美好的机械加工世界。

咨询电话：159 1097 4236
