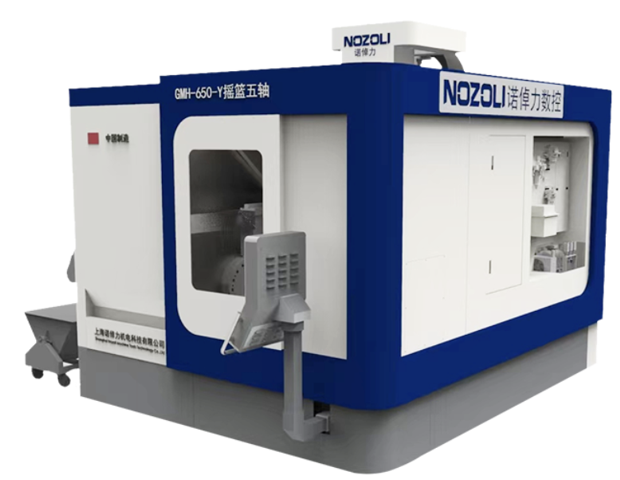

一、诺倬力数控GMH-Y系列五轴摇篮加工中心产品特点
1、诺倬力数控GMH-Y系列五轴摇篮加工中心总体布局为桥架式龙门框架结构，底座及桥架立柱固定。
2、诺倬力数控GMH-Y系列五轴摇篮加工中心的横梁沿立柱导轨做Y向运动，横梁上十字滑板做X向运动，主轴箱沿十字滑板垂向导轨做Z向运动，底座床身前端配置AC两轴数控摇篮工作转台，实现五轴加工功能。
3、整体进行热对称设计，诺倬力数控GMH-Y系列五轴摇篮加工中心的主轴采用主动的循环水冷形式，可确保加工时的重负荷纵切能力，并具有优越的热变形对称平衡性能。
4、诺倬力数控GMH-Y系列五轴摇篮加工中心采用自研高精密摇篮转台，选取永磁力矩电机驱动技术，保证高精度加工。
咨询电话：159 1097 4236
5、优化的高架龙门式立柱为一体式结构设计，诺倬力数控GMH-Y系列五轴摇篮加工中心的主要部件全部布置大量加强筋，具有极高的静态、动态刚度、减震性能及稳定的精度保持性，机床整体进行温度平衡设计。
二、诺倬力数控GMH-Y系列五轴摇篮加工中心技术参数
项目名称 | 单位 | 诺倬力数控 GMH-320-Y | 诺倬力数控 GMH-400-Y | 诺倬力数控 GMH-500-Y | |
三轴行程 | X轴行程 | mm | 600 | 600 | 750 |
Y轴行程 | mm | 320（换刀行程） | 320（换刀行程） | 800（换刀行程） | |
Z轴行程 | mm | 320 | 320 | 550 | |
主轴端面-工作台距离 | mm | 120~440 | 120~440 | 120~670 | |
工作台 | 工作台尺寸 | mm | 320 | 400 | 500 |
工件最大直径 | mm | 480 | 560 | 560 | |
最大承重 | kg | 200 | 200 | 200 | |
主轴参数 | 最高转速 | r/min | 20000 | 20000 | 20000 |
主电机功率 | Kw | 25 | 25 | 25 | |
主轴锥柄 | HSK-A63 | HSK-A63 | HSK-A63 | ||
刀具参数 | 刀具数量 | 把 | 32（圆盘式） | 32（圆盘式） | 30 |
A轴参数 | 额定转速 | r/min | 40 | 40 | 40 |
额定扭矩 | Nm | 1900 | 1900 | 1900 | |
定位精度 | ° | 10 | 10 | 10 | |
重复定位精度 | ° | 5 | 5 | 5 | |
C轴参数 | 额定转速 | r/min | 50 | 50 | 50 |
额定扭矩 | Nm | 205 | 205 | 205 | |
定位精度 | ° | 10 | 10 | 10 | |
重复定位精度 | ° | 5 | 5 | 5 | |
移动速度 | X、Y、Z工作速度 | m/min | 12/12/12 | 12/12/12 | 12/12/12 |
X、Y、Z快移速度 | m/min | 36/36/36 | 36/36/36 | 36/36/36 | |
机床精度 | X、Y、Z定位精度 | mm | ≤0.006 | ≤0.006 | ≤0.008 |
X、Y、Z重复定位精度 | mm | ≤0.004 | ≤0.004 | ≤0.005 | |
咨询电话：159 1097 4236
项目名称 | 单位 | 诺倬力数控 GMH-650-Y | 诺倬力数控 GMH-800-Y | 诺倬力数控 GMH-1200-Y | |
三轴行程 | X轴行程 | mm | 750 | 820 | 1150 |
Y轴行程 | mm | 800（换刀行程） | 1090（换刀行程） | 1450（换刀行程） | |
Z轴行程 | mm | 550 | 600 | 900 | |
主轴端面-工作台距离 | mm | 120~670 | 100~700 | 180~1080 | |
工作台 | 工作台尺寸 | mm | 650 | 800 | 1200 |
工件最大直径 | mm | 800 | 1000 | 1200 | |
最大承重 | kg | 850 | 1200 | 2000 | |
主轴参数 | 最高转速 | r/min | 20000 | 15000 | 10000 |
主电机功率 | Kw | 25 | 30 | 18.5/37 | |
主轴锥柄 | HSK-A63 | HSK-A63 | HSK-A100 | ||
刀具参数 | 刀具数量 | 把 | 30 | 30 | 30 |
A轴参数 | 额定转速 | r/min | 60 | 60 | 15 |
额定扭矩 | Nm | 1358*2 | 2200*2 | 7100 | |
定位精度 | ° | 10 | 10 | 8 | |
重复定位精度 | ° | 5 | 5 | 5 | |
C轴参数 | 额定转速 | r/min | 100 | 60 | 30 |
额定扭矩 | Nm | 756 | 2200 | 3600 | |
定位精度 | ° | 10 | 10 | 8 | |
重复定位精度 | ° | 5 | 5 | 5 | |
移动速度 | X、Y、Z工作速度 | m/min | 12/12/12 | 20/20/20 | 12/12/12 |
X、Y、Z快移速度 | m/min | 36/36/36 | 36/36/36 | 25/25/25 | |
机床精度 | X、Y、Z定位精度 | mm | ≤0.008 | ≤0.008 | ≤0.008 |
X、Y、Z重复定位精度 | mm | ≤0.005 | ≤0.005 | ≤0.006 | |
上海诺倬力机电科技有限公司为五轴五联动的数控装备企业。
