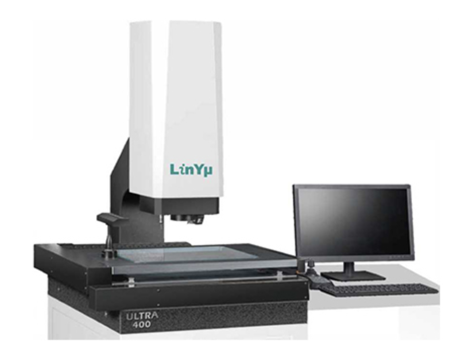

一、上海林源ULTRA系列全自动影像测量仪产品概述
上海林源ULTRA系列全自动影像测量仪提供卓越的测量表现与性能，全系标配高精度直线导轨，GIGA高速高精数字相机，0.0001mm 分辨率光栅尺，提供更稳定的传动表现和测量精度。
二、上海林源ULTRA系列全自动影像测量仪产品特点
1、精雕细琢的品质
①上海林源ULTRA系列全自动影像测量仪采用航空铝材工作台，让运动控制更决速灵活。
②工作台表面硬质氧化处理，防划伤，让您的机器历久弥新。
③上海林源ULTRA系列全自动影像测量仪标配精密直线导轨，结构紧凑，精度高。
④上海林源ULTRA系列全自动影像测量仪配置—体化控制系统，集成运动控制、光源,、计数等信号控制，性能礙稳定，维护成本极低。
咨询电话：159 1097 4236
2、高性能测量设备
①上海林源ULTRA系列全自动影像测量仪搭配External-Array RationalVue复合测量软件，提供强大的2D/3D复合测量功能。
②多种非接触式传感器及快速工装夹具可供选配，满足不同检测需求。
③上海林源ULTRA系列全自动影像测量仪可选配升降彩色光源，使机器可适应不同材质颜色的工件泡量需求，提供更强大的测量功能。
3、灵活强大的扩展性
上海林源ULTRA系列全自动影像测量仪配置强大的测量及自动化延屈针，非接触激光测量设施让测量变得更高效。
三、上海林源ULTRA系列全自动影像测量仪技术参数
项目 | 单位 | 上海林源 ULTRA300 | 上海林源 ULTRA400 | 上海林源 ULTRA500 |
外形尺寸（L*W*H） | 1600*780*1700 | 1750*920*1700 | 1850*1180*1700 | |
测量范围（X*Y*Z） | mm | 300*200*200 | 400*300*200 | 500*400*200 |
测量精度 | µm | 2.5+L/200 | 2.5+L/200 | 2.5+L/200 |
重复精度 | µm | 2.5 | 2.5 | 2.5 |
重量 | kg | 320 | 390 | 460 |
CCD | 200万像素高清GIGA数字相机 | |||
物镜 | 全自动变倍物镜1~10X | |||
总放大倍率影像及测量物方视场 | 18~195X（根据选配相机的不同型号，其放大倍率随之改变；实际倍率以实测数据为准） 8.1~1.3mm（根据相机与镜头的不同搭配方案，视场大小会随之改变，实际视场以实测数据为准） | |||
工作距离 | mm | 82 | ||
光栅尺解析度 | µm | 0.1 | ||
驱动系统 | CNC控制，交流全闭环伺服马达驱动；遥杆控制 | 1标/键盘控制 | ||
照明光源 | 可程控LED八分区环形表面光、LED底部平行光（可选配：40分区环形光、同轴光、可升降彩色光源） | |||
上海林源自动化设备有限公司不仅生产专业高精度检测设备，且定制在线精密测量解决方案，又定制自动化解决方案，力争成为领先品牌。
