一、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4产品特色
1、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4为高精度、高刚性的四轴CNC无心磨床。
2、床身、结构支持肋等采最适配置，设计出高刚性且精度稳定的本台。
3、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4采用超精密复列式滚柱轴承的高刚性单持式主轴。
4、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4的双边滑板设计亦可搭配停止式研磨的装置，也可搭载多样性的高速送收料装置。
5、为实现高操作性能，台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4可搭载供给装置与外径量测装置。
二、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4产品规格
机种 | 台湾大光长荣 PCB-6020GF-4 | 台湾大光长荣 PCB-6025GF-4 |
砂轮 | ||
研磨范围 | Ø2~Ø100 mm (OPT. Ø70～Ø150 mm) | |
砂轮尺寸(外径 x 宽 x 内径) | Ø610 x 205 x Ø304.8 mm | Ø610 x 255 x Ø304.8 mm |
砂轮周速度 | 45 M/s | |
砂轮修整装置 | 笔式修整器 / (选配)滚轮式修整装置 | |
调整轮 | ||
调整轮(外径 x 宽 x 内径) | Ø330 x 205 x Ø152.4 mm | Ø330 x 255 x Ø152.4 mm |
调整轮转速 | 10~200 r.p.m. (无段变速) | |
调整轮倾斜角度 | ±5° | |
调整轮旋转角度 | ±0.5° | |
调整轮修整座旋转角度 | ±5° | |
调整轮修整座OFFSET | 0～15 mm | |
滑板 | ||
砂轮侧滑板 | 方形滑板、滚珠螺杆+减速机+光学尺(选配) | |
调整轮侧滑板 | 鸠尾式、滚珠螺杆+减速机 | |
驱动马达 | ||
砂轮驱动马达 | 40HP / 2000 r.p.m. (29.8 kW) IE4 | |
调整轮驱动马达 | 3 kW 伺服马达 | |
冷却泵驱动马达 | 0.186 (砂轮冷却) / 0.093 (修整冷却) | |
润滑 | ||
砂轮 | 油雾式 | |
调整轮 | 油脂式 | |
滑板润滑 | 强制润滑自动注油 | |
控制器 | ||
品牌 | FANUC | |
箱量 | ||
水箱 | 125 L | 140 L |
砂轮主轴油气润滑装置 | 1.0 L | |
滑板润滑装置 | 4 L | |
重量 | ||
机械净重 | 6500 kgs | |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4产品配件
1、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4标准配件
FANUC CNC 控制器 x 1
调整轮与调整轮法兰 x 1
砂轮与砂轮法兰 x 1
全罩钣金
通过式标准刀架 x 1
通过式刀片 x 1
停止式标准刀架 x 1
停止式刀片 x 1
钻石修刀 (4支/组) x 1
电气箱标准配件 x 1
砂轮主轴油雾润滑装置 x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4选购配件
钻石滚轮修整装置
钻石修整滚轮
平衡台及棒
砂轮天车吊架
光学尺装置
外径自动量测装置
自动送收料装置
电磁式冷却液除屑装置
纸带式冷却液除屑装置
水力分离机
油雾回收机
水温冷却机
咨询电话：159 1097 4236

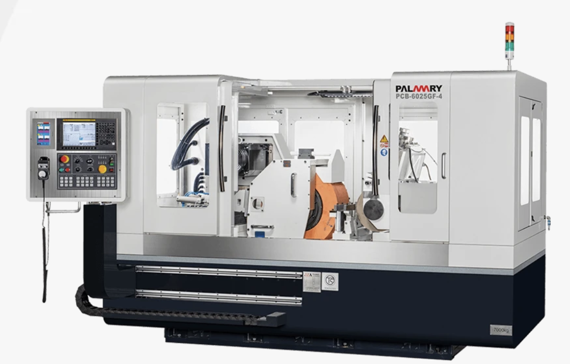

台湾大光长荣CNC系列培林式主轴无心磨床PCB-6020GF-4 / 6025GF-4
