关于划线机
划线机，是一款在工业生产，尤其是涉及到大型工件工业生产领域常用的测量设备。
划线，指的是在工件的毛坯或半成品表面上，根据图纸要求，精确地划出加工界限、基准点、基准线等的过程。明确标记，为后续加工操作提供“行动指南”。而划线机，就是用来完成这项工作的专用设备。
划线的核心目的与用途
划线是制造业，尤其是单件、小批量生产或大型工件（如机床床身、列车车架、船舶发动机缸体、风电变速箱壳体等）加工中一道不可或缺的工序。其主要用途可以归纳为以下几点：
1. 确定加工余量，分配材料（“找余量”）
目的在于：检查毛坯件的尺寸、形状和位置是否满足加工要求，并合理地分配各个表面需要切削掉的金属层厚度（余量）。
在铸件、锻件等毛坯件中，经常会存在尺寸误差、变形、表面不平等问题。直接上机床加工，很可能出现一边切得过多（浪费工时、甚至报废），另一边却切不到位的情况。那么使用划线机在加工前进行划线工作，就可以预先发现这些问题。
通过测量，找到工件待加工表面上最凸出的点，以这个点的余量为基准，在整个表面上划出一条均匀的加工界限，确保整个面都能被切削到，且不会因余量不均而影响到整个加工流程。
2. 为加工提供明确的依据
在毛坯件精加工前，使用划线机划出的相应的标记线条和冲眼是机床操作工和装配工的“地图”。通过划出工件的基准中心线、对称线、各孔的中心位置十字线等，作为装夹定位和找正的依据，并可明确标示出哪里需要铣削、哪里需要钻孔、孔的直径多大、螺纹孔的位置等。后续按照标记指引加工，一目了然、提升效率。
3. 发现毛坯缺陷，通过“借料”及时止损
通过划线检查毛坯件是否有无法通过加工补救的缺陷，如砂眼、气孔、裂纹位置过于恶劣，或者铸造偏移严重等。当发现毛坯件有上述局部缺陷或尺寸偏差时，操作者可以通过移动划线的基准位置，将加工线“借用”，把缺陷部分切削掉，或者将有限的材料余量重新分配，从而挽救一个原本可能报废的毛坯件。这在加工大型贵重零件时意义重大，可有效降低废品率，为生产节省成本。
4. 后续的检验与校正
加工完成后，可以依据这些保留的标记作为基准，来检验加工后的尺寸和位置精度是否正确。且在装配过程中，这些标记划线也是零件对中、找平的重要视觉参考。
API划线机解决方案

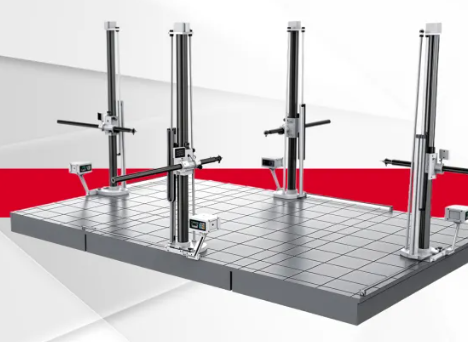

API品牌结合丰富的技术积淀以及时刻对生产前沿的关注与探索，开发了Saturn系列水平臂系列划线机，为工业生产流程提供便捷与优化解决方案。基于应用侧重点，API为您提供Saturn P、Saturn M、以及Saturn E型号的水平臂式测量划线机（也称悬臂式测量划线机）：
1、Saturn P水平臂式测量划线机
Saturn P型号测量划线机可满足设备X向在开槽平台上的轻便移动和转向，其特点如下：
√ 选用高IP防护等级的精密位移传感器；
√ 立柱、水平臂采用高强度轻质铝合金材料制造，经过自然及人工时效、阳极化处理，轻巧耐磨，保障整机运行稳定；√ 超硬质铝合金材料更好地保护磁栅传感器，彻底杜绝“失磁”现象的发生；√ Y方向采用中心钢制支撑及优化微调结构，有效抵消悬臂类设备Y方向挠度变形；√ 数显系统，采用直流机箱，无外部线缆，应用方便利落。
2、Saturn M水平臂式测量划线机
Saturn M型号水平臂式测量划线机既能有效完成复杂零件、模型的三维空间测量测绘，又可代替方箱、划针、高度尺等进行划线检测。尤其适用于工业生产现场对超大型覆盖件、复杂结构件等的多方位测量划线、以及汽车摩托车行业的造型和设计工作。
除具有上述Saturn P型号的各项优势特点外，Saturn M的X向还采用了机床导轨，进一步提升运行的平稳性；且配备有多型号的划针头组件，满足现场各种测量需求。
3、Saturn E水平臂式测量划线机
Saturn E型号水平臂式测量划线机为针对大行程、测量更为方便快捷而设计制造。其主机及控制系统配合流畅、经久耐用，是一款方便适用的现场型大型三坐标检测划线设备。具有如下优势特点：
√ 手持盒操控好，无极调速，丰富的功能设置；√ 完善的三轴运动保护功能，使系统适用更加安全可靠；√ 系统集成有离合机构，满足电动/手动切换的使用需求，现场适用性佳；√ 选用高性能直流伺服电机，保证系统的快速响应。
小结
在制造业中，划线是一项承上启下的关键检验和预备工序，它位于“毛坯”和“精加工”之间，起到了规划、检验、指导和止损的核心作用。
更多拓展
除水平臂式划线机系列产品，API还为您提供各式品牌自主研发制造的精密测量仪器及高性能传感器，包括：Radian激光跟踪仪、iLT激光跟踪仪、9D激光雷达、Core/Plus/ProGAGE系列关节臂测量机、XD Laser六维激光干涉仪、Swivelcheck角摆检查仪、球杆仪、SpindleAnalyzer机床主轴分析仪、极柱坐标测量机、肖氏硬度计、RPM-DH机器人校准软件、MeasurePro三维测量软件等，在尺寸精密测量领域为您提供硬/软件的全方位解决方案，为生产保驾护航。
