一、台湾升岱CNC线轨车床SDC-75S产品特色
1、台湾升岱CNC线轨车床SDC-75S的主轴采用高分辨率、高信赖度伺服马达。
2、台湾升岱CNC线轨车床SDC-75S采用45度斜背式设计。
3、该机床配置手动式可程序尾座。
4、台湾升岱CNC线轨车床SDC-75S前置可移式排屑机及水箱。
5、台湾升岱CNC线轨车床SDC-75S配置炮筒式高精度NN主轴。
6、台湾升岱CNC线轨车床SDC-75S采用一体成型本体结构。
二、台湾升岱CNC线轨车床SDC-75S产品规格
机械规格 | 台湾升岱 SDC-75S |
控制器 | SYNTEC 10.4" (PIO5） |
最大加工外径 | ψ300mm |
最大加工长度 | 680mm |
滑座上旋径 | ψ330mm |
床面旋径 | ψ525mm |
两中心距离(Z轴行程) | 710mm |
X轴行程 (半径值) | 150mm+30mm |
Z轴行程 | 680mm |
夹头 | 10" 3jaw chuck |
主轴鼻端 | A2-8 |
主轴培林内径 | ψ130mm |
主轴通孔孔径 | ψ90mm |
棒材直径 | ψ75mm |
主轴转速 | 4000rpm |
主轴马达 | 20HP/15KW |
滚珠螺杆 (等级C3) | (X)ψ32*10P/(Z)ψ40*10P |
X.Z轴伺服马达 | 2KW |
X.Z轴快速移动 | 20 m/mm |
刀塔 | LS-200*10T |
尾座 | 710 mm |
使用刀具 | 25 mm |
最大搪孔刀具 | ψ40 mm |
油压马达 | 2 HP |
冷却帮浦 | 1 HP |
总水量 | 183.7L |
总水量(强力型) 帮浦 | 183L |
总电力 | 29HP |
净重 | 5000 |
咨询电话：159 1097 4236
三、台湾升岱CNC线轨车床SDC-75S标准配备
10”三爪中空油压夹头
夹头脚踏开关
工作照明灯
工具及工具箱
冷却系统
机械水平螺丝及垫块
热交换器
10位伺服刀塔
端面刀架
外径辅助刀座
内孔刀架
内孔车刀柄衬套(10,12,16,20,25,32mm)
外径刀斜度垫块
全密式护罩
回转油压缸
高贯量变频马达 20HP
A2-8鼻端主轴
吹气装置
10.4TFT彩色屏幕
手轮仿真功能
铁屑输送机+铁屑车
车削刀具→客户提供
四、台湾升岱CNC线轨车床SDC-75S特别附件
变压器25KVA
稳压器30KVA
安机费／训练费–海外地区（不含往来机票、食宿费用）
木箱（全密／板条／底板）
咨询电话：159 1097 4236

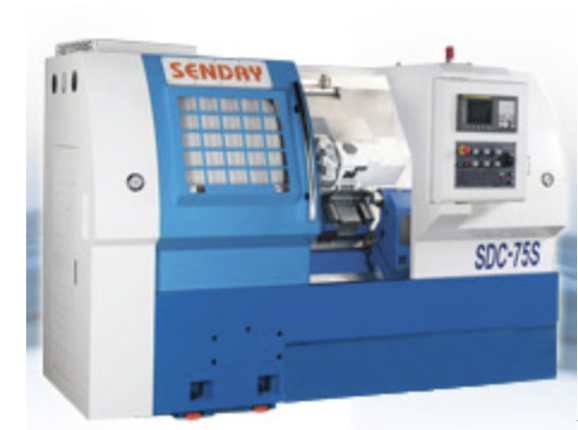

台湾升岱CNC线轨车床SDC-75S
