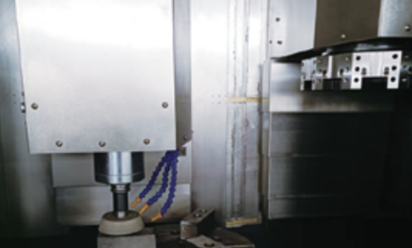

一、鑫盾立车VS·A系列双立柱立式车铣复合应用场景
鑫盾立车VS·A系列双立柱立式车铣复合用来加工零件的内外圆柱面、锥面、端面、切槽、倒角的车削工序及端面钻孔、攻丝等铣削、磨削工序。
二、鑫盾立车VS·A系列双立柱立式车铣复合产品特点
1、鑫盾立车VS·A系列双立柱立式车铣复合是一种自动化数控加工机床，机床采用双滑鞍结构形式，可自由搭配刀塔、排刀及BT主轴组合使用。
2、鑫盾立车VS·A系列双立柱立式车铣复合可选配16刀位刀库，满足复杂零部件加工;
3、鑫盾立车VS·A系列双立柱立式车铣复合配置单元主轴结构，免维护。
三、鑫盾立车VS·A系列双立柱立式车铣复合技术参数
规格及技术参数 | 单位 | 鑫盾立车 VS▪450A | 鑫盾立车 VS▪600A | 鑫盾立车 VS▪800A | 鑫盾立车 VS▪1000A | |
行程 | X1向 | mm | 350 | 400 | 650 | 850 |
X2向 | mm | 350 | 400 | 500 | 650 | |
Z1向 | mm | 550 | 650 | 650 | 800 | |
Z2向 | mm | 550 | 650 | 650 | 800 | |
最大回转直径 | mm | 550 | 700 | 800 | 1100 | |
加工能力 | 最大加工直径 | mm | 500 | 600 | 700 | 1000 |
最大加工高度 | mm | 500 | 600 | 650 | 800 | |
主轴参数 | 主轴转速 | rpm | 50~1000 | 50~1000 | 50~1000 | 50~800 |
前轴承直径 | mm | ɸ130 | ɸ160 | ɸ160 | ɸ200 | |
主轴轴向跳动 | mm | 0.004 | 0.004 | 0.004 | 0.005 | |
主轴径向跳动 | mm | 0.003 | 0.003 | 0.003 | 0.003 | |
主轴输出额定扭矩 | N.m | 440 | 700 | 700 | 950 | |
钻铣主轴转速 | rpm | 8000 | 8000 | 8000 | 6000 | |
钻铣主轴规格 | BT | 40-150 | 40-150 | 40-150 | 40-150 | |
电机 | 主轴电机功率 | KW | 18.5 | 22 | 22 | 30 |
钻铣主轴电机功率 | KW | 7.5 | 7.5 | 7.5 | 7.5 | |
卡盘/刀塔 | 卡盘形式 | 三爪液压自定心卡盘 | ||||
卡盘直径 | inch | 15 | 18 | 21 | 24 | |
刀塔工位 | 八工位 | 十二工位 | 十二工位 | 十二工位 | ||
刀库 | 圆盘式 | BT40-16T | BT40-16T | BT40-16T | BT40-16T | |
丝杠/导轨 | X向导轨 | mm | 45 | 55 | 55 | 55 |
Z向导轨 | mm | 45 | 45 | 45 | 55 | |
X向丝杠 | mm | ɸ40 | ɸ40 | ɸ40 | ɸ50 | |
Z向丝杠 | mm | ɸ40 | ɸ40 | ɸ40 | ɸ50 | |
出厂精度 | 定位精度 | mm | ±0.005 | ±0.006 | ±0.008 | ±0.008 |
重复定位精度 | mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | |
最小移动单位 | mm | 0.001 | 0.001 | 0.001 | 0.001 | |
主轴分度定位精度 | ° | 0.01° | 0.01° | 0.01° | 0.01° | |
主轴最小分度单位 | ° | 0.005° | 0.005° | 0.005° | 0.005° | |
机床重量 | 机床重量 | kg | 10000 | 12000 | 13000 | 16000 |
