一、喜力机床XH30系列五轴龙门加工中心技术参数
主要技术参数 | 单位 | 喜力机床 XH3019 | 喜力机床XH3022 | 喜力机床XH3030 |
工作台尺寸 | mm | 3000×1500 | 3000×1800 | 3000×2200 |
两立柱间距 | mm | 1900 | 2200 | 3000 |
工作台承重 | kg | 8000 | 10000 | 10000 |
T型槽宽*间距*槽数 | mm | 22×140×7 | 22×180×9 | 28×200×9 |
X向行程 | mm | 3100 | 3200 | 3200 |
Y向行程 | mm | 1900 | 2500 | 3150 |
Z向行程 | mm | 900 | 1000 | 1000 |
X、Y、Z轴进给速度 | mm/min | 1-8000 | 1-8000 | 1-8000 |
X、Y、Z轴快移速度 | m/min | 12/12/10 | 12/12/10 | 12/12/10 |
主轴端面至工作台距离 | mm | 150-1050 | 200-1200 | 200-1200 |
主轴规格 | BT50-190 | BT50-190 | BT50-190 | |
主轴功率 | KW | 22 | 22 | 22/26 |
主轴转速 | rpm | 6000 | 6000 | 6000 |
X轴（定位/重复） | mm | 0.020/0.012 | 0.020/0.015 | 0.025/0.015 |
Y轴（定位/重复） | mm | 0.015/0.012 | 0.020/0.015 | 0.020/0.015 |
Z轴（定位/重复） | mm | 0.015/0.012 | 0.018/0.015 | 0.018/0.015 |
咨询电话：159 1097 4236

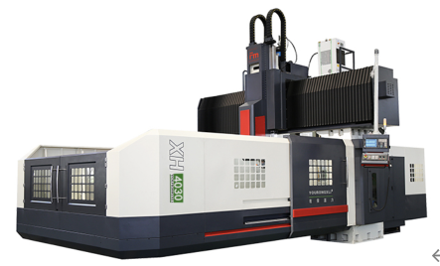

二、喜力机床XH40系列五轴龙门加工中心技术参数
主要技术参数 | 单位 | 喜力机床 XH4022 | 喜力机床XH4030 | 喜力机床XH4032 |
工作台尺寸 | mm | 4000×1800 | 4000×2200 | 4000×2500 |
两立柱间距 | mm | 2200 | 3000 | 3200 |
工作台承重 | kg | 12000 | 15000 | 20000 |
T型槽宽*间距*槽数 | mm | 22×180×9 | 28×200×11 | 28×200×11 |
X向行程 | mm | 4200 | 4200 | 4200 |
Y向行程 | mm | 2500 | 3150 | 3400 |
Z向行程 | mm | 1000 | 1000 | 1200 |
X、Y、Z轴进给速度 | mm/min | 1-8000 | 1-8000 | 1-8000 |
X、Y、Z轴快移速度 | m/min | 12/12/10 | 12/12/10 | 10/12/10 |
主轴端面至工作台距离 | mm | 200-1200 | 250-1250 | 250-1450 |
主轴规格 | BT50-190 | BT50-190 | BT50-190 | |
主轴功率 | KW | 15/18.5KW | 22/26KW | 22/26KW |
主轴转速 | rpm | 6000 | 6000 | 6000 |
X轴（定位/重复） | mm | 0.025/0.016 | 0.025/0.015 | 0.025/0.018 |
Y轴（定位/重复） | mm | 0.020/0.015 | 0.020/0.015 | 0.025/0.018 |
Z轴（定位/重复） | mm | 0.018/0.015 | 0.020/0.015 | 0.020/0.015 |
山东喜力机床股份有限公司通过与欧洲公司合作，吸收国外先进技术，主导产品形成以数控龙门加工中心系列、立式、卧式加工中心系列、车铣复合、数控镗铣床、数控铣床系列、升降台铣床系列、龙门式铣床系列、滑枕铣床系列等80余个品种规格，其中约70%的产品出口到德国、波兰、意大利、法国、俄罗斯、美国等欧美国际市场。
