台湾威亚走心机SW系列
2025-11-14 09:49:58

一、2" 大孔径 8轴 (双Y轴) 走心式车床 SW-528




简介

最新型 大孔径 走心式计算机车床

最大加工直径2” (φ50.8mm)

走心及走刀模式更换时间只约需30分钟

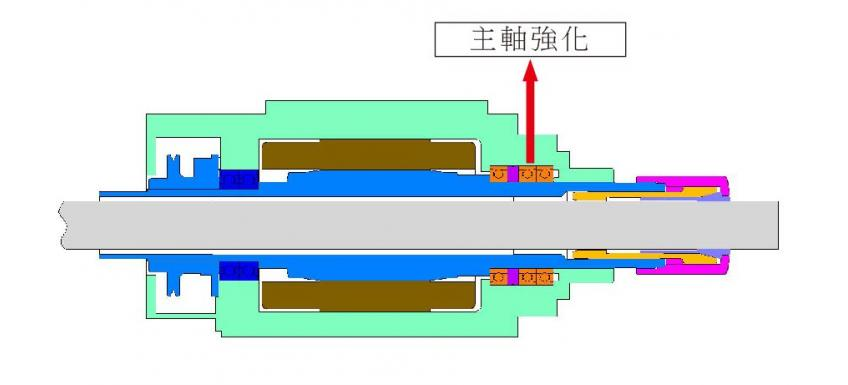

增加三颗高精密度培林增加主轴稳定度

正/副主轴油压夹持系统

主轴冷却系统增加加工精密度



SW527/SW528 大孔径走心式车床目录

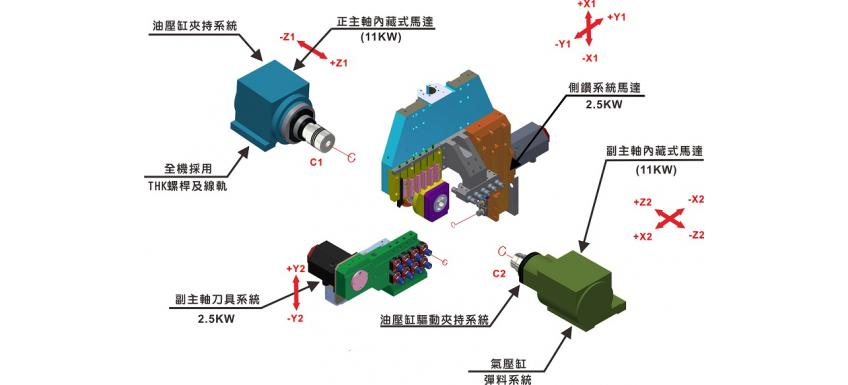

 特点

机械加工能力:

项目

单位

加工能力

备注

正/副主轴最大钻孔

mm

Ø13

SUS303

正/副主轴最大攻牙

mm

M12 / P1.75

SUS303

正主轴侧钻最大钻孔

mm

Ø12

SUS303

正主轴侧钻最大攻牙

mm

M10 / P1.5

SUS303

副主轴端钻最大钻孔

mm

Ø12

SUS303

副主轴端钻最大攻牙

mm

M10 / P1.5

SUS303


规格表

机械规格:

项目

单位

SW528

备注

最大加工外径

mm

Ø50.8 (2”)


最大加工长度 (旋转导套)

mm

300


最大加工长度(固定导套)

mm

350


最大加工长度(无导套)

mm

127


外径刀 刀数/尺寸

pcs

5

□20

内径刀 刀数/尺寸

pcs

5

Ø25

侧钻 刀数/尺寸

pcs

3

ER-20

侧钻 刀数/尺寸

pcs

2

ER-16

副主轴侧钻孔 刀数/尺寸

pcs

8

ER-20

副主侧钻孔 刀数/尺寸

pcs

2

Ø25

总控制轴数

pcs

8


C 轴最小定位度数

degree

0.001°


正主轴最高转数

rpm

5000


副主轴最高转数

rpm

5000


快速位移 X1/X2/Z1/Z2/Y1

M/min

30


快速位移 Y2

M/min

20


正主轴马达

KW

11

内藏式

副主轴马达

KW

11

内藏式

正主轴马达冷却方式

pcs

油冷


副主轴马达冷却方式

pcs

油冷


正主轴夹持方式

pcs

油压缸驱动


副主轴夹持方式

pcs

油压缸驱动


侧钻马达/最高转速

KW

2.5 / 6000rpm


端钻马达/最高转速 (副主轴)

KW

2.5 / 6000rpm


滑道油箱

L

2


空压压力

Mpa

0.6

※ 1

空压流量

L/min.

10


机械尺寸长x宽x高

mm

2945 x 1665 x 2130

   ※2　

切削油箱容量

L

380L(100%)

※3

机械重量

KG

4480

※2

※ 1. 0.6Mpa = 6kg/cm²

※ 2. 机械尺寸及重量不含油箱及切削油泵浦
※ 3. 建议油箱需至少装 90% 切削油



二、2" 大孔径 7轴 (单Y轴) 走心式车床 SW-527





咨询：135 2207 9385



简介

最新型 大孔径 走心式计算机车床

最大加工直径2” (Ø50.8mm)

走心及走刀模式更换时间只约需30分钟

增加三颗高精密度培林增加主轴稳定度

正/副主轴油压夹持系统

主轴冷却系统增加加工精密度

SW527/SW528 大孔径走心式车床目录

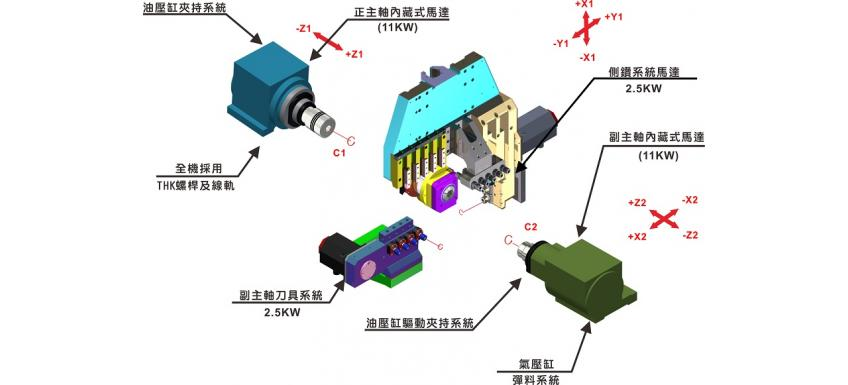

 特点

机械加工能力:

项目

单位

加工能力

备注

正/副主轴最大钻孔

mm

Ø13

SUS303

正/副主轴最大攻牙

mm

M12 / P1.75

SUS303

正主轴侧钻最大钻孔

mm

Ø12

SUS303

正主轴侧钻最大攻牙

mm

M10 / P1.5

SUS303

副主轴端钻最大钻孔

mm

Ø12

SUS303

副主轴端钻最大攻牙

mm

M10 / P150

SUS303

*使用FANUC 系统测式

规格表

机械规格:

项目

单位

SW527

备注

最大加工外径

mm

Ø50.8 (2”)


最大加工长度 (旋转导套)

mm

300


最大加工长度(固定导套)

mm

350


最大加工长度(无导套)

mm

127


外径刀 刀数/尺寸

pcs

5

□20

内径刀 刀数/尺寸

pcs

5

Ø25

侧钻 刀数/尺寸

pcs

3

ER-20

侧钻 刀数/尺寸

pcs

2

ER-16

副主轴侧钻孔 刀数/尺寸

pcs

4

ER-20

副主侧钻孔 刀数/尺寸

pcs

2

Ø25

总控制轴数

pcs

7


C 轴最小定位度数

degree

0.001°


正主轴最高转数

rpm

5000


副主轴最高转数

rpm

5000


快速位移 X1/X2/Z1/Z2/Y1

M/min

30


正主轴马达

KW

11

内藏式

副主轴马达

KW

11

内藏式

正主轴马达冷却方式

pcs

油冷


副主轴马达冷却方式

pcs

油冷


正主轴夹持方式

pcs

油压缸驱动


副主轴夹持方式

pcs

油压缸驱动


侧钻马达/最高转速

KW

2.5 / 6000rpm


端钻马达/最高转速 (副主轴)

KW

2.5 / 6000rpm


滑道油箱

L

2


空压压力

Mpa

0.6

※ 1

空压流量

L/min.

10


机械尺寸长x宽x高

mm

2945 x 1665 x 2130

　※2

切削油箱容量

L

380L(100%)

※3

机械重量

KG

4480

※2

※ 1. 0.6Mpa = 6kg/cm²

※ 2. 机械尺寸及重量不含油箱及切削油泵浦
※ 3. 建议油箱需至少装 90% 切削油
