一、台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220产品特色
1、锯架行程
①台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220的锯架移动是通过使用与滚珠丝杠耦合的交流伺服电机完成的。
②该系统提供高平滑、无脉冲的进给速度，具有高扭矩和低速能力，可提供从2 mpm到2000 mpm的平稳、无脉冲进给速度，以实现快速移动。
③台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220的超宽锯架为锯片提供了坚固、无振动的支撑。
2、直线导轨
锯架骑在双直线导轨上，台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220的这种设计使锯架具有刚性底座，以确保进料最平稳，导向精度高，摩擦力小，使用寿命长。
3、坚固的机器结构
机器结构设计考虑到粗糙度，与其他品牌相比，台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220允许更重的切割负载和更大的切割能力。
4、液压虎钳夹紧
①台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220采用两组气缸虎钳，分别位于刀片的相对两侧，用于夹紧和松开工件。
②可以从控制面板控制夹紧和松开，无需手动操作将虎钳接近材料。
咨询电话：159 1097 4236
5、进出液压虎钳
①台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220的前（出料）和后（进料）虎钳都可以夹紧并帮助将材料送入和远离锯切线。
②进给虎钳的行程距离为 500 mm；出料虎钳 390 毫米。
③每个虎钳装配床都骑在线性导轨上，由液压驱动，可以独立控制，以帮助从锯的任一方向精细对齐切割材料，使定位变得非常容易。
6、滚轮工作台设计
①台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220的工作台结构坚固，可承受重量，进料台和出料台长度均为 1090 毫米。
②工作台采用滚床设计，由八 (8) 排，每排三 (3) 个滚轮组成，共有 24 个精密研磨的空转滚轮，以促进顺畅的进料。
二、台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220产品规格
机型 | 台湾高圣 SVC-50220 | |||
名称 | 大立式垂直伺服进给带锯机 | |||
最大锯切能力 | (斜切) 角度 | 0° Blade Cant | 5° Blade Cant | |
高度 Height | 500 mm (19.6 in.) | - | ||
喉深 Throat | 2200 mm (86.6 in.) | - | ||
长度 Length | 2200 mm (86.6 in.) | |||
束材 | 前下压 | - | - | |
后下压 | - | - | ||
锯带 | 速度 | 19 - 88 m/min. (62 - 288 fpm) | ||
尺寸 (长 x 宽 x 厚) | 9,800 x 54 x 1.6 mm (385.8 x 2.1 x 0.06 in.) | |||
张力 | 油压 | |||
导引 | 碳化钨钢片 | |||
清洁 | 钢刷 | |||
电力输出 | 主马达 | 10 HP (7.5 kW) | ||
油压马达 | 2HP (1.5kW ) | |||
冷却泵浦 | 1/2 HP (0.375 kW) | |||
流体容器容积 | 油压液容器 | 93 L ( 24.2 gal) | ||
冷却液容器 | 300 L (78 gal) | |||
虎钳夹持 | 控制方式 | ------------------------- | ||
最小夹持能力 | ------------------------- | |||
残料 | ------------------------- | |||
送料进给 | 控制方式 | ------------------------- | ||
长度-单次行程 | ------------------------- | |||
长度-多次行程 | ------------------------- | |||
床面 | 床面高度 | 1623 mm (63 in.) | ||
承受重量 | ------------------------------------------ | |||
重量 | 净重 | ------------------------------------------ | ||
总重 | 16,000kg (35,200 lbs) | |||
占地面积 | (长 x 宽 x 高) | 3700 x 7900 x 4000 mm (145 x 311 x 157 in.) | ||
咨询电话：159 1097 4236

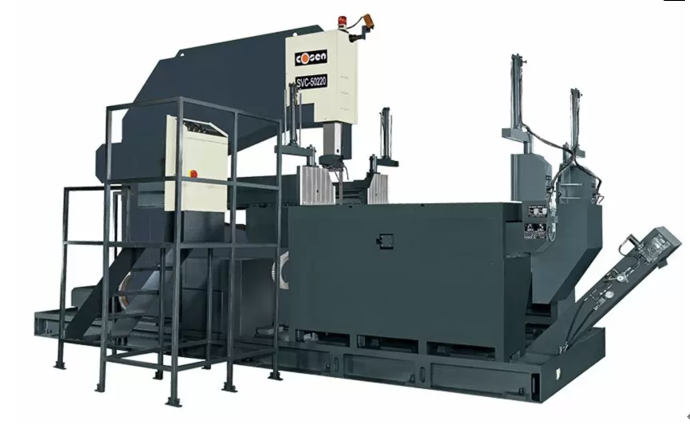

台湾高圣半自动横向锯弓移动立式板块材锯切带锯床SVC-50220
