台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3

2025-11-13 09:50:53

一、台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3产品特色

1、110mm高动力主轴

①台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3的主轴外环设计有冷却系统，可保持轴承长时间使用时维持在标准温升并稳定精度。

②主轴全采用齿轮式高低档可自动换档，并采用强制润滑系统可保持润滑稳定。

③主轴与搪杆是采用特殊合金钢材，并经氮化处理可保不变形，并维持刚性达HRC62~68度。

④主轴轴承采用世界知名高质量轴承，并经跑合测试温升标准合格，可维持主轴精度及使用寿命。

2、方型硬轨

①台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3的轨道全采用硬轨，具高刚性筋骨结构，并经应力消除后再经高周波热处理，硬度可高达HRC 43-47度。

②床台轨道采用四轨一体成形，使Z轴移动行程保持稳定切削精度。

3、高精度滑轨

①台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3的立柱及床台滑轨具高刚性及稳固性，滑动面有铁氟龙黏附并强制润滑，使滑轨系统在长时间内保持高精确度，即使在低速运转时仍可顺畅滑动。

②轴向传动采用高刚性滚珠螺杆。

③台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3的床台轨道附加二轨参考线轨，使X轴移动行程保持稳定切削精度。

咨询电话：159 1097 4236

4、回转工作台

①台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3的回转工作台采用硬轨、滚柱轴承及传动蜗轮强制润滑。

②回转工作台中心轴装设有海德汉环式回馈尺，绝对保证分度准确。

③回转工作台具有油压锁及定位销，可用于任何角度切削及正角度0˚、90˚、180˚、270˚重切准确度。

二、台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3产品规格

规格	单位	台湾张俊雄企业 CBA-110R2	台湾张俊雄企业 CBA-110R3
主轴
主轴马达 ( cont./ 30min )	kw	22 / 26	22 / 26
主轴最高转速	rpm	3000	3000
主轴锥度		ISO 50 / BT-50	ISO 50 / BT-50
主轴直径	mm	Ø110	Ø110
主轴最大扭矩 ( S1 )	Nm	912	912
行程
X轴 ( 工作台横向行程 )	mm	2000	3000
Y轴 ( 主轴垂直行程 )	mm	1800	1800
Z轴 (工作台纵向行程)	mm	1300	1500
W轴 (主轴行程)	mm	400	400
主轴鼻端到工作台中心	mm	860 ~ 2160	860 ~ 2360
主轴中心到工作台平面	mm	0 ~ 1800	0 ~ 1800
旋转工作台
尺寸	mm	1400 x 1600	1600 x 1800
T型槽	mm x No.	22 x 9	22 x 9
乘载重量	kg	8,500	10,000
最小分割角度	degree	0.001˚	0.001 ˚
最大旋转直径	mm	2126	2408
旋转速度	rpm	0.8	0.8
进给
快送 ( XYZW 轴)	mm / min	XYZ 轴 = 10000 W轴 = 3000	XYZ 轴 = 10000 W轴 = 3000
切削进给速度 ( X / Y / Z axis) ( W axis )	mm / min	1 - 5000 1 - 3000	1 - 5000 1 - 3000
机械尺寸（L×W×H）	mm	5500 × 8700 × 4540	6350 × 9000 × 4540
机械重量	Kg	25000	29000
控制器		Fanuc / Siemens / Heidenhain	Fanuc / Siemens / Heidenhain

咨询电话：159 1097 4236

三、台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3产品配备

1、台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3标准配备

工具及工具箱

地基螺丝及垫片

主轴油冷机

主轴箱升降配重

工作灯

电气箱冷却机

X轴防尘罩

Y轴防尘罩

Z轴防尘罩

手轮

自动润滑系统

螺杆式铁屑输送机

链板式输送机 ( 附铁屑车 )

2、台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3选择配备

刀库

主轴中心出水

光学尺

主轴衬套

面盘

变压器

旋转工作台防溅钣金

操作员防溅钣金

工件量测

咨询电话：159 1097 4236

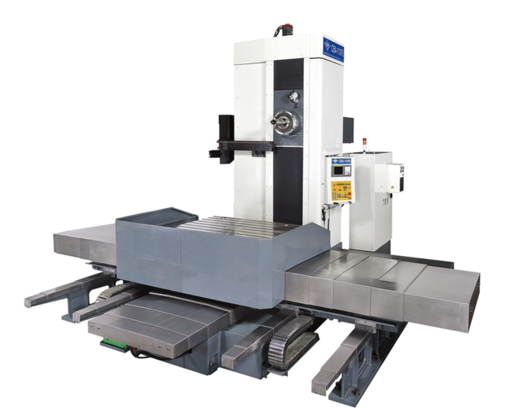

台湾张俊雄企业床台式卧式搪床CBA-110R2/CBA-110R3
