一、建哈机床CNC立式车铣中心VTC系列应用场景
建哈机床CNC立式车铣中心VTC系列可广泛应用于工程机械制造行业、汽车工业、航空航天领域、通用零部件加工等行业。
二、建哈机床CNC立式车铣中心VTC系列技术参数

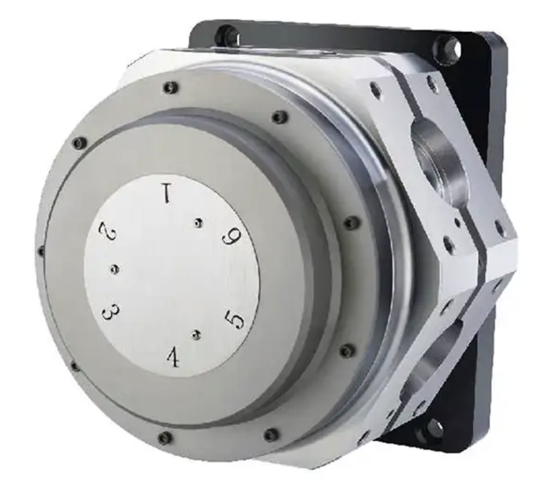

名称 | 规格 | 单位 | 建哈机床VTC450 | 建哈机床VTC50 | 建哈机床VTC60 |
行程 | X轴行程 | mm | 350 | 500 | 425 |
Z轴行程 | mm | 0-700 | 0-500 | 90-690 | |
加工能力 | 最大回转直径 | mm | φ650 | φ650 | φ650 |
最大车削直径(卧式刀架) | mm | φ450 | φ500 | φ600 | |
最大车削直径(立式刀架) | mm | φ600 | φ600 | ||
最大车削高度 | mm | 700 | 500 | 600 | |
主轴转速 | rpm | 100-1000 | 100-1000 | 100-1000 | |
主轴电机功率 | Kw | 15 | 18.5 | 18.5 | |
轴芯外径 | mm | φ130 | φ130 | φ160 | |
液压卡盘+刀架 | 卡盘类型 | 三爪液压卡盘 | |||
卡盘规格 | 英寸 | 15" | 15" | 21" | |
刀塔工位 | 卧式八工位 | 卧式八工位 | 卧式八工位 | ||
导轨/丝杠 | X轴滚柱直线导轨 | 2根，宽35mm | 2根，宽45mm | 2根，宽45mm | |
Z轴滚柱直线导轨 | 2根，宽45mm | 2根，宽45mm | 2根，宽55mm | ||
X/Z滚珠丝杠副 | mm | Ø40 | Ø40/040 | Ø40/050 | |
CNC系统 | 标准系统配置 | GSK | GSK | GSK | |
显示器，中英文显示 | √ | ||||
RS-232传输接口和USB接口 | √ | ||||
X向电机扭矩 | NM | 10 | 10 | 18 | |
Y向电机扭矩 | NM | / | / | / | |
Z向电机扭矩 | NM | 22 | 22 | 30 | |
切削冷却系统 | 冷却马达 | W | 450+750 | 450+750 | 450+750 |
泵浦出水量 | m³/h | 4 | 4 | 4 | |
自动排屑器 | √ | ||||
电柜制冷空调 | √ | ||||
出厂精度 | 重复定位精度 | mm | 0.005 | 0.005 | 0.005 |
定位精度 | mm | 0.008 | 0.008 | 0.008 | |
最小定位单位 | mm | 0.001 | 0.001 | 0.001 | |
电力需求 | 电源 | 3-AC 380V50Hz±5% | |||
机床具有漏电、断电保护 | √ | ||||
机床工作状态三色指示灯 | √ | ||||
机床在下列条件下能长期稳定工作 | 环境温度5~38、环境湿度<85% | ||||
机床噪音符合国家标准 | √ | ||||
重量及尺寸(以发货实测为准) | 外形尺寸【长*宽*高】(约) | mm | 1430*1995*2750 | 2330*2100*2800 | 2200*2000*3050 |
重量(约) | T | 4 | 5.5 | 7.5 | |
咨询电话：159 1097 4236
名称 | 规格 | 单位 | 建哈机床VTC80 | 建哈机床VTC80A | 建哈机床VTC100A |
行程 | X轴行程 | mm | 700 | 670 | 850 |
Z轴行程 | mm | 0-850 | 170-1020 | 0-1000 | |
加工能力 | 最大回转直径 | mm | φ850 | φ1000 | φ1250 |
最大车削直径(卧式刀架) | mm | φ800 | φ800 | Φ1000 | |
最大车削直径(立式刀架) | mm | φ850 | φ1000 | φ1250 | |
最大车削高度 | mm | 850 | 850 | 1000 | |
主轴转速 | rpm | 100-800 | 100-800 | 100-800 | |
主轴电机功率 | Kw | 22 | 22 | 22 | |
轴芯外径 | mm | φ160 | φ180 | Φ200 | |
液压卡盘+刀架 | 卡盘类型 | 三爪液压卡盘 | |||
卡盘规格 | 英寸 | 24" | 24/32" | 32" | |
刀塔工位 | 卧式八工位 | 卧式八工位 | 卧式八工位 | ||
导轨/丝杠 | X轴滚柱直线导轨 | 2根，宽45mm | 2根，宽45mm | 2根，宽55mm | |
Z轴滚柱直线导轨 | 2根，宽55mm | 2根，宽55mm | 2根，宽55mm | ||
X/Z滚珠丝杠副 | mm | Ø40/050 | 040/050 | Ø50/050 | |
CNC系统 | 标准系统配置 | GSK | GSK | GSK | |
显示器，中英文显示 | √ | ||||
RS-232传输接口和USB接口 | √ | ||||
X向电机扭矩 | NM | 15 | 18 | 22 | |
Y向电机扭矩 | NM | / | / | / | |
Z向电机扭矩 | NM | 22 | 30 | 30 | |
切削冷却系统 | 冷却马达 | W | 750+1200 | 750+1200 | 750+1200 |
泵浦出水量 | m³/h | 4 | 4 | 4 | |
自动排屑器 | √ | ||||
电柜制冷空调 | √ | ||||
出厂精度 | 重复定位精度 | mm | 0.007 | 0.007 | 0.007 |
定位精度 | mm | 0.01 | 0.01 | 0.01 | |
最小定位单位 | mm | 0.001 | 0.001 | 0.001 | |
电力需求 | 电源 | 3-AC 380V50Hz±5% | |||
机床具有漏电、断电保护 | √ | ||||
机床工作状态三色指示灯 | √ | ||||
机床在下列条件下能长期稳定工作 | 环境温度5~38、环境湿度<85% | ||||
机床噪音符合国家标准 | √ | ||||
重量及尺寸(以发货实测为准) | 外形尺寸【长*宽*高】(约) | mm | 2500*2100*3300 | 2600*2200*3650 | 2800*2950*3850 |
重量(约) | T | 9 | 9.5 | 11.5 | |
咨询电话：159 1097 4236
三、建哈机床CNC立式车铣中心VTC系列标准配件
完整防护钣金
油压三爪夹头与回转缸
油压夹头软爪
油压夹头脚踏开关
油压单元
自动润滑系统
工作灯
三色警示灯
工件计数
切割水系统
切削水箱与机床冲水系统
电气箱空调
手工具箱
地基垫块
链板式铁屑输送机
铁屑推车
操作保养手册
四、建哈机床CNC立式车铣中心VTC系列选购配件
智能机械手ABB/Fanuc/KUKA
油压夹头与油压回转缸
油压夹头硬爪
油压夹头高低压切换装置
手动工作台附四组夹爪
主轴马达功率升级
稳压器
油水分离机
刀座
特制刀架或追加部分
油雾收集器
Z轴行程加长
立柱垫高
刀架高压出水
动力刀具主轴两段变速齿轮箱
刮板式排屑机
工件试加工
治夹具设计
交钥匙工程方案
山东建哈昱阳重工机械有限公司(建哈机床)深耕于数控立式车床、数控立式磨床、立式车铣复合等研发与制造领域，系列产品不仅在国内市场广泛使用，受到了工程机械制造行业、汽车工业、航空航天领域、通用零部件加工等行业的高度评价，远销欧美、韩国、俄罗斯、澳大利亚、印度和沙特等国际市场。
