一、诺贝特NAS系列高精度成型平面磨床应用场景

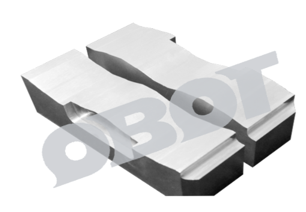

诺贝特NAS系列高精度成型平面磨床实现平面、沟槽、多沟槽、圆弧面、二次曲面或直线-圆弧等复合面的自动加工。
二、诺贝特NAS系列高精度成型平面磨床产品特点
1、诺贝特NAS系列高精度成型平面磨床的导轨面，接触面均采用手工精密刮研工艺制作，经刮研工艺制作的工作面能减小接触面的装配应力，增强接触刚度，增强润滑油储存能力，减小导轨磨损，从而能长时间的保持机床的几何精度及工件的动态加工精度。
2、主要部件采用对称设计，保证了诺贝特NAS系列高精度成型平面磨床的热均衡稳定性，能抵御温度变化对机床几何精度及加工精度的影响，并同时具有高强度结构刚度与良好的减震阻尼性能。
3、可保证诺贝特NAS系列高精度成型平面磨床上下跟踪精度及复原精度±0.001mm（10年或3000小时）。
4、诺贝特NAS系列高精度成型平面磨床配置了FANUC全闭环CNC数控系统，0.1μm分辨率高精度光栅尺，上下轴、前后轴实现全闭环控制。
5、诺贝特NAS系列高精度成型平面磨床配置了对话式磨削工艺画面，无需编程、填入相关工艺参数可实现平面、沟槽、多沟槽、圆弧面、二次曲面或直线-圆弧等复合面的自动加工。
咨询电话：159 1097 4236
6、标配滚轮式修整器可实现平行砂轮、台型砂轮、R型砂轮、多角形砂轮、非圆曲面砂轮修整；可实现在线砂轮自动修整、自动补偿功能。
7、诺贝特NAS系列高精度成型平面磨床可配第四轴转台、实现圆周齿加工。
三、诺贝特NAS系列高精度成型平面磨床技术参数
项目 | 诺贝特 NAS520X-CNC | 诺贝特 NAS630X-CNC | 单位 | ||
性能 | 系统（标准配置） | FANUC 0i-MD | 套 | ||
显示装置 | 彩色液晶触摸屏 | ||||
工作台面尺寸（长×宽） | 500×180 | 700×300 | mm | ||
工作台最大移动量 | 650×230 | 760×340 | mm | ||
工作台面至砂轮主轴中心高度 | MAX500 | mm | |||
电永磁吸盘最大尺寸 | 400×200 | 500×300 | mm | ||
工作台 （左右） | 驱动方式 | 油压伺服驱动 | |||
进给速度 | 0～20 | m/min | |||
手轮旋转一圈的进给量 | 约90 | mm | |||
工作台(前后) | 驱动方式 | AC伺服电机 | |||
自动运转中的进给速度 | 设定范围 | 0～1200 | mm/min | ||
快速进给 | 0～1200 | mm/min | |||
手动进给 | 手轮旋转一周 | 4mm(机械手轮) | mm | ||
连续进给 | 0～600 | mm/min | |||
高精度光栅尺（标准配置） | 0.0001 | mm | |||
磨头(上下) | 驱动方式 | AC伺服电机 | |||
自动运转中的进给速度 | 设定范围 | 0～600 | mm/min | ||
倍率调节 | 150% | ||||
快速升降速度 | MAX450 | mm/min | |||
手动进给 | 手轮旋转 | 0.0001/0.001/0.01 | mm/每格 | ||
0.01/0.1/1.0 | mm/一圈 | ||||
高精度光栅尺（标准配置） | 0.0001 | mm | |||
进给量（粗，中，精） | 0.1μm～任意量设定 | ||||
无火花研磨次数 | 1～999 | 往返 | |||
砂轮 | 外径×宽×内径（最大） | φ255×25×φ50.8 | φ305×32×φ76.2 | mm | |
转速(无级变速) | 0～3600 | rpm | |||
电动机 | 砂轮轴 | AC2.2 | AC7.5 | kw | |
液压泵 | AC1.5 | kw | |||
床身重量 | 约2200 | 约3500 | kg | ||
陕西诺贝特自动化科技股份有限公司是一家专业从事中高端精密数控机床及自动化设备的研发、生产、销售和服务，为客户提供数控设备成套化解决方案的高新技术企业。公司定位于高端装备及智能制造领域，现有小型精密数控刀塔和排刀车床、加工中心、高精度磨床、纵切车床、自动化设备五大品类，产品广泛应用于汽车、医疗、3C电子、仪器仪表、模具、航空航天等精密零部件加工领域。
咨询电话：159 1097 4236
