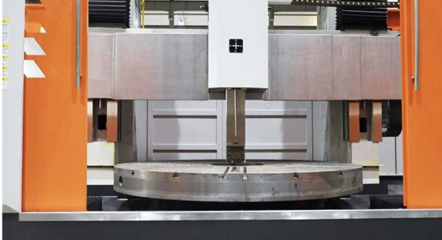

一、睿安睦CK52系列2轴双柱立式车床产品特点
1、睿安睦CK52系列2轴双柱立式车床采用西门子数控系统进行控制，具有卓越的性能和稳定性。
①机床的X轴和Z轴均由交流伺服电机驱动，确保了高精度的运动控制。
②主传动则由一套卧式主轴伺服电机驱动，通过卧轴机构变速传动，实现车削时所需的转速范围。
2、睿安睦CK52系列2轴双柱立式车床的主电机与主传动箱之间的连接紧密而稳定，确保了加工过程的顺利进行。
此外，睿安睦CK52系列2轴双柱立式车床的主轴中间配有编码器，以实现恒线速切削，进一步提高加工效率和质量。
3、整机的四周采用了全封闭防护设计，以确保操作安全和高效生产。
4、睿安睦CK52系列2轴双柱立式车床的各导轨面均经过淬火后磨削加工，淬火硬度达到HRC50以上，以确保高强度和稳定性。
进给导轨的滑动面采用进口导轨软带，这不仅提高了睿安睦CK52系列2轴双柱立式车床的抗振性，还增强了其耐磨性，延长了机床的使用寿命。
二、睿安睦CK52系列2轴双柱立式车床技术参数
主要技术参数 | 型号 | 睿安睦CK5225 | 睿安睦CK5231 | 睿安睦CK5235 | 睿安睦CK5240 | 睿安睦CK5250 | 睿安睦CK5263 |
单位 | |||||||
工作台直径 | mm | 2250 | 2830 | 3150 | 3600 | 4500 | 5700 |
最大回转直径 | mm | 2500 | 3150 | 3500 | 4000 | 5000 | 6300 |
最大车削直径 | mm | 2500 | 3150 | 3500 | 4000 | 5000 | 6300 |
最大工件高度 （H） | mm | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 |
最大工件重量 （W） | t | 16 | 16 | 20 | 20 | 32 | 32 |
垂直刀架最大切削力 | kN | 35 | 35 | 35 | 35 | 35 | 35 |
工作台最大扭矩 | KN.m | 63 | 63 | 80 | 80 | 120 | 120 |
工作台转速级数 | 四档 无级 | 四档 无级 | 四档 无级 | 四档 无级 | 四档 无级 | 四档 无级 | |
工作台转速范围 | mm/min | 1-80 | 1-80 | 1-63 | 1-63 | 1-50 | 1-50 |
垂直刀架进给量级数 | 无级 | 无级 | 无级 | 无级 | 无级 | 无级 | |
垂直刀架进给量范围 | mm/min | 1-1000 | 1-1000 | 1-1000 | 1-1000 | 1-1000 | 1-1000 |
刀架快速移动速度 | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
垂直刀架滑枕垂直行程（Z轴） | mm | 1000 | 1000 | 1000 | 1000 | 1250 | 1250 |
滑枕截面 | mm | 220×220 | 220×220 | 220×220 | 220×220 | 240×240 | 240×240 |
滑枕可通过最小直径 | mm | Φ320 | Φ320 | Φ320 | Φ320 | Φ350 | Φ350 |
滑枕截面 | mm | 400×240 | 400×240 | 400×240 | 400×240 | 450×250 | 450×250 |
滑枕可通过最小直径 | mm | Φ570 | Φ570 | Φ570 | Φ570 | Φ690 | Φ690 |
刀具尺寸 | mm | □50 | □50 | □50 | □50 | □60 | □60 |
进给电机扭矩（X/Z） | M.m | 30/22 | 30/22 | 30/22 | 30/22 | 40/30 | 40/30 |
进给电机功率（X/Z） | kW | 4.5/3.55 | 4.5/3.55 | 4.5/3.55 | 4.5/3.55 | 5.4/4.5 | 5.4/4.5 |
横梁最大行程 | mm | 1650 | 1650 | 1650 | 1650 | 2150 | 2150 |
主电机功率(交流伺服) | kW | 60 | 60 | 60 | 60 | 75 | 75 |
横梁升降电机功率 | kW | 7.5 | 11 | 11 | 11 | 18.5 | 22 |
总电源容量 | kVA | 85 | 90 | 90 | 90 | 112 | 116 |
外形尺寸 | mm | 9090×5340×6450 | 9740×5690×6450 | 10170×6100×5600 | 11400×6200×6450 | 12960×6531×9025 | 14260×6600×8700 |
机床重量 | T | 41 | 44 | 52 | 63 | 90 | 110 |
咨询电话：159 1097 4236
三、睿安睦CK52系列2轴双柱立式车床标准配置
手动四爪卡盘工作台
冷却系统
标准刀座 2把
防护罩
排屑器、铁屑小车
基础地脚、垫铁
自动强制润滑系统
维护保养工具
CNC系统（SINUMERIK 828D）
工作台润滑冷却系统
电柜空调
主轴编码器
工作照明
三色信号灯
X轴伸缩防护罩
四、睿安睦CK52系列2轴双柱立式车床选择配置
CNC系统（FANUC OI TF）
工作台直径增大
油水分离器
Z轴行程增大
辅刀架（左垂直刀架）
主轴电机功率增大
垂直刀架形式
工件高度增大
X轴光栅尺
Z轴光栅尺
睿安睦数控机床制造(山东)有限公司是一家集技术研发,加工制造与贸易服务为一体的创新型股份制企业，是专业生产各种数控单、双柱立式车床和立式车铣磨复合机床的制造厂家。
