一、台湾升岱CNC硬轨车床SDC-65 / SDC-76系列产品规格
机械规格 | 台湾升岱 SDC-65 系列 | 台湾升岱 SDC-76 系列 | ||||||
SDC-65 | SDC-65L | SDC-65XL | SDC-76 | SDC-76L | SDC-76XL | |||
加工范围 | 床面最大旋径 | mm | 600 | 600 | 600 | 600 | 600 | 600 |
鞍面最大旋径 | mm | 400 | 400 | 400 | 400 | 400 | 400 | |
最大加工外径 | mm | 410 | 410 | 410 | 410 | 410 | 410 | |
最大加工长度 | mm | 500 | 750 | 1000 | 500 | 750 | 1000 | |
主轴 | 主轴鼻端 | ASA | A2-6 | A2-6 | A2-6 | A2-8 | A2-8 | A2-8 |
夹头尺寸 | inch | 8"/10" | 8"/10" | 8"/10" | 12" | 12" | 12" | |
主轴通孔径 | mm | 76 | 76 | 76 | 92 | 92 | 92 | |
主轴转速 | rpm | 8" : 4200 | 8" : 4200 | 8" : 4200 | 3200 | 3200 | 3200 | |
10" : 3500 | 10" : 3500 | 10" : 3500 | ||||||
主轴马力 | HP | 20 | 20 | 20 | 25 | 25 | 25 | |
棒材通孔径 | mm | 65 | 65 | 65 | 76 | 76 | 76 | |
行程 | Z轴行程 | mm | 550 | 800 | 1050 | 550 | 800 | 1050 |
X轴行程 | mm | 230(25+205) | 230(25+205) | 230(25+205) | 230(25+205) | 230(25+205) | 230(25+205) | |
快送速度 | Z轴快速进给 | M/min | 24 | 24 | 24 | 24 | 24 | 24 |
X轴快速进给 | M/min | 20 | 20 | 20 | 20 | 20 | 20 | |
刀塔 | 刀数 | units | 10 / 12(Opt.) | 10 / 12(Opt.) | 10 / 12(Opt.) | 10 / 12(Opt.) | 10 / 12(Opt.) | 10 / 12(Opt.) |
车刀尺寸 | mm | □25 | □25 | □25 | □25 | □25 | □25 | |
搪刀尺寸 | mm | ψ40 | ψ40 | ψ40 | ψ40 / ψ50(Opt.) | ψ40 / ψ50(Opt.) | ψ40 / ψ50(Opt.) | |
尾座 | 尾座行程 | mm | 580 | 830 | 1080 | 580 | 830 | 1080 |
心轴行程 | mm | 100 | 100 | 100 | 100 | 100 | 100 | |
心轴外径 | mm | 85 | 85 | 85 | 85 | 85 | 85 | |
顶心锥度 | MT | 5 | 5 | 5 | 5 | 5 | 5 | |
尺寸 | 占地面积 | mm | 2750×1800 | 3000×1800 | 3550×1800 | 2750×1800 | 3000×1800 | 3550×1800 |
机械高度 | mm | 1860 | 1860 | 1950 | 1860 | 1860 | 1950 | |
净重 | kg | 4800 | 5300 | 5700 | 5000 | 5500 | 5900 | |
咨询电话：159 1097 4236
二、台湾升岱CNC硬轨车床SDC-65 / SDC-76系列标准配备
10”三爪中空油压夹头
夹头脚踏开关
工作照明灯
工具及工具箱
冷却系统
机械水平螺丝及垫块
热交换器
12位伺服刀塔
端面刀架
外径辅助刀座
内孔刀架
内孔车刀柄衬套(10,12,16,20,25,32mm)
外径刀斜度垫块
全密式护罩
回转油压缸
高贯量马达25HP
A2-8鼻端主轴
吹气装置
Fanuc controller 彩色屏幕
手轮仿真功能
铁屑输送机+铁屑车
30 度硬轨床身
三、台湾升岱CNC硬轨车床SDC-65 / SDC-76系列特别附件
变压器25KVA
稳压器30KVA
安机费／训练费–海外地区（不含往来机票、食宿费用）
木箱（全密／板条／底板）
动力刀塔 VDI40
咨询电话：159 1097 4236

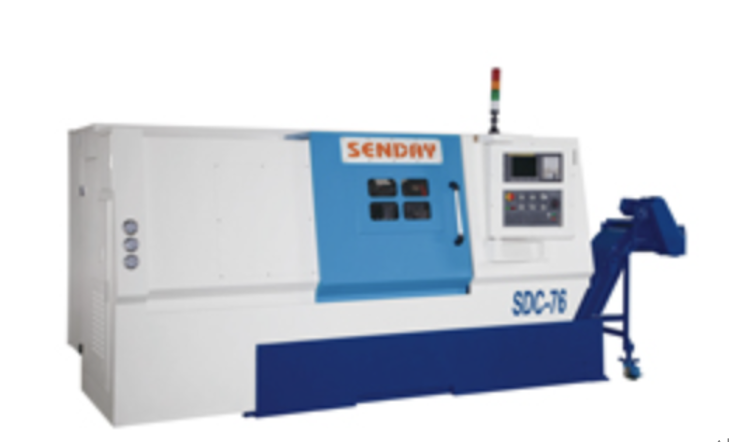

台湾升岱CNC硬轨车床SDC-65 / SDC-76系列
