德国Broetje公司STAXX ONE - 单丝末端执行器

应用领域

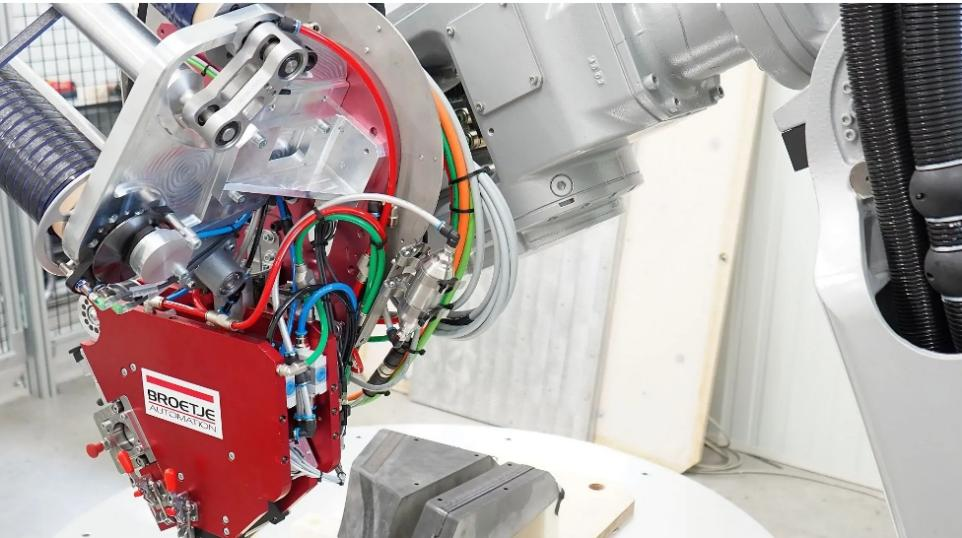

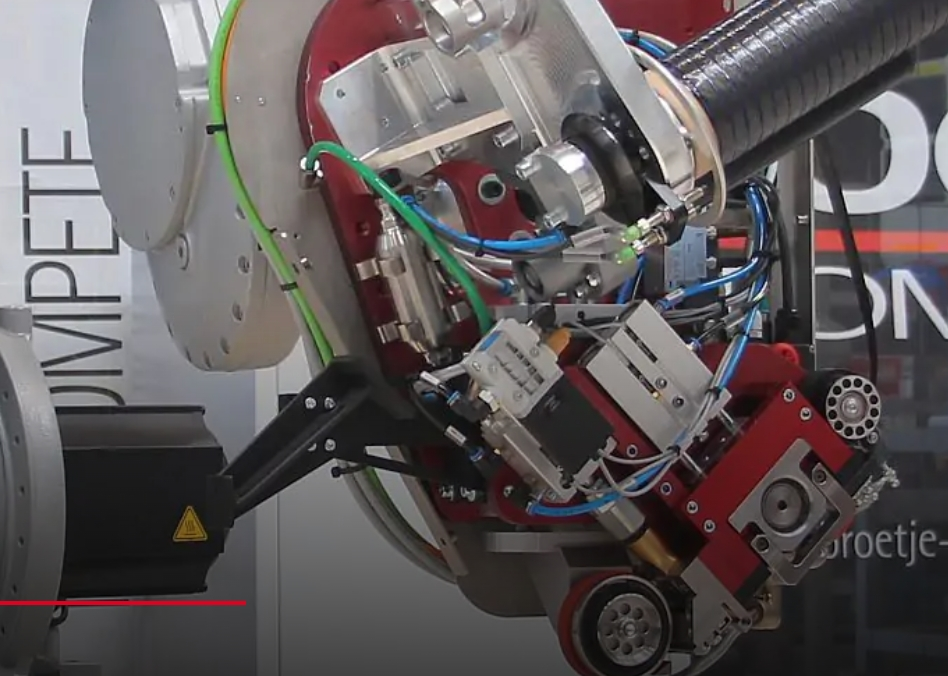

STAXX ONE 单丝末端执行器是一款高度灵活、小型且轻量化的自动化纤维铺放末端执行器。其质量约为40公斤，可以安装在任何标准工业机器人上。

它允许对复杂部件进行自动化纤维铺放，并支持多种材料，如预浸料、丝预浸料和干纤维材料。

可选的热铺放台还可以配备数控控制的旋转装置。

技术数据

材料卷轴：带丝张力控制

可选：水平测量

偏转辊

可选：丝断裂检测

压实辊：不锈钢或防粘聚合物涂层

坚固的切割单元：适用于50k以上的丝

可控气动压实单元：力可达30dN（~公斤）

可控加热单元：带红外发射器、二极管激光器或闪光灯

背膜收集卷轴

材料灵活性：任何给定宽度从1/8英寸到2英寸（50.08毫米）

内部水冷：用于预浸料材料

两套压实辊：1/4英寸和1/2英寸

咨询电话：135 2207 9385

灵活的工作单元配置

特殊功能

研发灵活性与工业准备性结合

多种材料类型（预浸料、丝预浸料、粘合剂、干纤维等）

灵活的材料尺寸

西门子数控控制系统

复杂部件的良好可访问性

模块化单元概念

成本效益方法

无需地基

标准化系统组件

数字孪生

单元布局

基于3D/2D CAD数据的离线编程CAM系统

碰撞分析

机器和铺放概念的模拟
