一、秦川格兰德QMK1875数控球面磨床应用场景
秦川格兰德QMK1875数控球面磨床主要适用于粗磨和精磨阀门行业的对称球阀外球面。
二、秦川格兰德QMK1875数控球面磨床产品特点

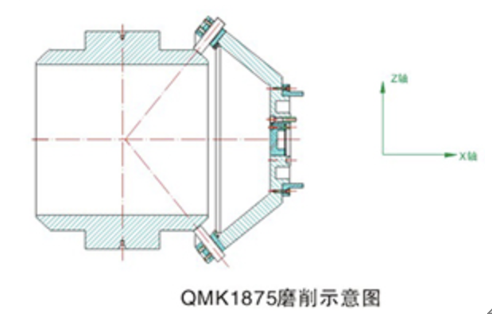

1、秦川格兰德QMK1875数控球面磨床采用范成法磨削原理，可磨削最大工件球面直径ɸ680 mm，最大球带宽520 mm。
2、秦川格兰德QMK1875数控球面磨床为两轴数控，Z轴控制拖板的纵向移动，X轴实现砂轮的横向快速移动及进给。
3、机床可配置MARPOSS端面定位仪，可以快速准确定位。
咨询电话：159 1097 4236
4、秦川格兰德QMK1875数控球面磨床的数控系统为秦川数控系统，磨削循环由数控系统控制，操作方便，适用于成批或大批量生产车间使用。
5、工件回转、砂轮回转均采用交流变频调速，秦川格兰德QMK1875数控球面磨床的砂轮主轴转速范围为1000~2000 rpm。
三、秦川格兰德QMK1875数控球面磨床技术参数
主要技术参数 | 单位 | 秦川格兰德QMK1875 | ||
工件最大回转直径 | mm | ɸ750 | ||
最大磨削球径 | mm | ɸ680 | ||
最小磨削球径 | mm | ɸ450 | ||
磨削球面带宽 | mm | 370~520 mm | ||
最大工件重量 | kg | 750 | ||
最大顶尖距 | mm | 700 | ||
头架 | 运动参数 | 工件转速 | rpm | 30~150 rpm（无级调速） |
结构参数 | 头架顶尖锥柄 | 莫氏 | 6号 | |
机床 | 结构参数 | 机床中心高 | mm | 400 |
机床中心距床身地面 | mm | 1300 | ||
尾架 | 结构参数 | 尾架顶尖锥柄 | 莫氏 | 6号 |
尾架顶尖伸缩量 | mm | 100 | ||
砂轮架 |
运动参数 | 砂轮主轴转速范围 | rpm | 1000~2000 rpm |
砂轮线速度 | m/s | ≤35 m/s | ||
砂轮架纵向最大移动量 | mm | 700 | ||
砂轮架横向最大移动量 | mm | 380 | ||
拖板纵向最大移动速度 | m/min | 5 | ||
拖板纵向最小移动速度 | mm/min | 0.05 | ||
砂轮架横向最大移动速度 | m/min | 5 | ||
砂条尺寸（长*宽*厚度） | mm | 25*25*90 mm | ||
电机总功率 | kw | 约39.5 | ||
机床外形尺寸 | mm | 3613*2850*2356 mm | ||
包装箱尺寸 | 1号箱 | mm | 4050*3100*2850 mm | |
2号箱 | mm | 3150*2250*1450 mm | ||
机床净重 | kg | 7500 | ||
机床毛重 | kg | 8500 | ||
四、秦川格兰德QMK1875数控球面磨床工作精度
项目名称 | 单位 | 秦川格兰德QMK1875 |
球面度 | mm | 0.015 |
表面粗糙度 | µm | Ra0.32 |
五、秦川格兰德QMK1875数控球面磨床主要附件
平衡轴 1件
垫铁 1套
常用通用工具 1套
砂轮平衡架 1套
