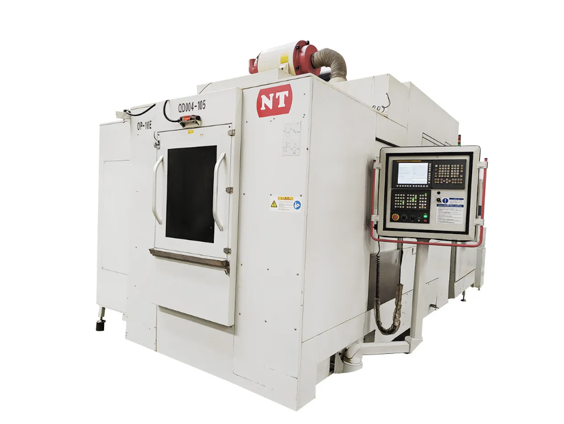

恒昌世通NHC系列卧式加工中心针对大批量零件生产的需求，充分利用了公司在生产线改造领域积累的经验，吸收了德系机床和日系机床的优点，提供更具性价比的产品。
一、恒昌世通NHC系列卧式加工中心产品特点

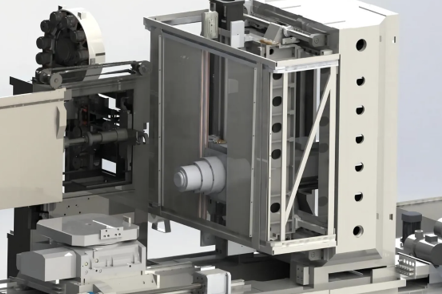

1、恒昌世通NHC系列卧式加工中心采用箱中箱结构，提供了极佳的结构刚性。
2、恒昌世通NHC系列卧式加工中心的X轴双丝杠同步驱动，受力更加均匀合理，使快速移动时系统平稳可靠。
3、标准配置精密光栅尺组成双闭环系统，使恒昌世通NHC系列卧式加工中心具有良好的精度稳定性，是产品满足加工精度CMK要求的可靠保证。
4、恒昌世通NHC系列卧式加工中心的刀库采用了超短机械手设计，运行速度更快，同时，独特的设计使刀库门与凸轮机构同步动作，极大的缩短了换刀时间。
5、对于大批量零件的加工，恒昌世通NHC系列卧式加工中心可以显著缩短辅助时间，提高加工节拍，提高整个生产线的产量或是减少机床数量，节约投资。
咨询电话：159 1097 4236
6、恒昌世通NHC系列卧式加工中心具有良好的稳定性，可以长期可靠地在生产线连续运行，满足客户对于生产线节拍、设备生产 能力指数(CMK)和设备开动率的要求。
7、恒昌世通NHC系列卧式加工中心可以与桁架机械手配合进行顶门自动上下料，或者同公司设计的料叉与桁架配合，进行前门上下料，也可以与地轨机器人集成，组成自动化单元。
二、恒昌世通NHC系列卧式加工中心技术参数
名称 | 单位 | 恒昌世通NHC500 | 恒昌世通NHC630 | 恒昌世通NHC800 |
行程（可定制） | ||||
X轴（滑板左右移动） | mm | 700 | 800 | 1000 |
Y轴（主轴上下移动） | mm | 600 | 760 | 800 |
Z轴（工作台前后移动） | mm | 600 | 760 | 1000 |
工作台 | ||||
工作台尺寸 | mm | 500*500 | 630*630 | 800*800 |
最大工件回转直径 | mm | 700 | 1000 | 1150 |
工作台承重 | kg | 500 | 1000 | 1500 |
主轴 | ||||
主轴锥孔 | BT40/BT50/HSK A63 | HSK A63/BT50/HSK A100 | HSK A63/BT50/HSK A100 | |
主轴最高转速 | rpm | 8000/24000 | 8000/24000 | 8000/24000 |
主轴功率 | Kw | 15/37 | 18.5/48 | 18.5/48 |
进给 | ||||
X/Y/Z轴快速进给 | m/min | 60 | 60 | 60 |
刀库 | ||||
刀具数量 | 40/60 | 40/60 | 40/60 | |
最大刀具直径 | mm | 80/110（150/220）邻位空刀 | 110（220邻位空刀） | 110（220邻位空刀） |
最大刀具长度 | mm | 400 | 400 | 400 |
最大刀具重量 | kg | 8/15（25） | 15（25） | 15（25） |
精度 | ||||
X/Y/Z定位精度 | mm | 0.006 | 0.006 | 0.008 |
X/Y/Z重复定位精度 | mm | 0.003 | 0.003 | 0.004 |
A/B轴定位精度 | arcsec | 10° | 10° | 10° |
A/B轴重复定位精度 | arcsec | 4° | 4° | 4° |
北京恒昌世通机械销售有限公司是专门从事高端精密数控机床和工业自动化生产线产品设计、研发、制造的企业，制造工厂位于山东省威海市经济技术开发区。恒昌世通(NT)致力于将世界先进的制造技术带给国内用户，为客户提供可靠的产品和高性价比的本土化服务，在机床研发制造、自动化装备研发制造、生产线改造与大修、刀具管理服务、维修总包服务各个方面，为客户提供整体解决方案。
