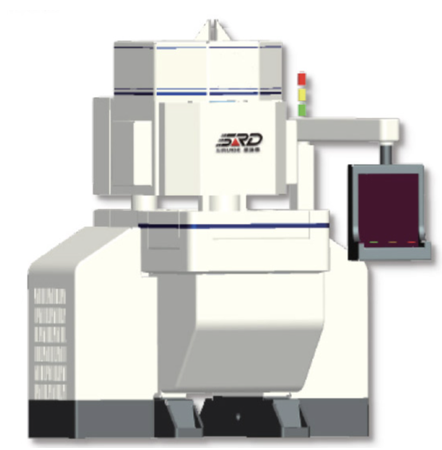

一、思瑞得磨具立式数控双端面磨床SRD系列产品特点
思瑞得磨具立式数控双端面磨床SRD系列可采用德系配置或日系配置两种选择。
1、德系配置采用倍福系统
①项目特征：控制精准，系统稳定，高效加工。
②驱动系统：整机电气电机为ABB。
③机型：悬臂式独体机。
④控制系统：德国倍福。
⑤低压电气：ABB、倍福。
⑥光栅尺：海德汉/三丰
光栅升级，一键到位，有效控制，主轴运行过程中重复定位精度达到0.002mm。
⑦离心机：台湾源利
过滤系统升级，保证百分百过滤精度，可实现资源再利用。
2、日系配置采用三菱系统
①项目特征：操作便捷，系统稳定，高效加工。
②可实现高效精准的修整方式，8块油石同步修整，快捷准确。
③伺服控制保证有效的修整尺寸，修整速度和修整量精确无误。
④床身铸件采用特配HT300铸件，自然时效达到36个月以上。
⑤主轴轴承：瑞典原厂SKF。
辅助轴承：日本原厂NSK。
⑥电气系统：全套日本三菱。
伺服电机：三菱。
系统控制：日本三菱。
⑦主电机：ABB。
⑧砂轮配备：CBN/金刚石砂轮。
二、思瑞得磨具立式数控双端面磨床SRD系列技术参数
设备型号 | 单位 | 思瑞得SRD-300A | 思瑞得SRD-300B | 思瑞得SRD-400A | 思瑞得SRD-400B |
砂轮类型 | - | CBN砂轮 | CBN砂轮 | CBN砂轮 | CBN砂轮 |
砂轮直径 | mm | ɸ305 | ɸ305 | ɸ450 | ɸ450 |
被加工工件最大直径 | mm | ≤ɸ90 mm | ≤ɸ60 mm | ≤ɸ210 mm | ≤ɸ210 mm |
主轴转速 | r/min | 800~1440 r/min | 800~1440 r/min | 880~1470 r/min | 880~1470 r/min |
加工精度 | mm | 0.0015~0.003 mm | 0.002~0.003 mm | 0.003~0.004 mm | 0.003~0.005 mm |
加工速度 | 件/8小时 | ≈3500 | ≈30000 | ≈3500 | ≈30000 |
设备尺寸（长*宽*高） | mm | 1650*1750*2100 mm | 1650*1750*2100 mm | 1700*1800*2200 mm | 1700*1800*2200 mm |
设备重量 | T | 3.6 | 3.6 | 4.2 | 4.2 |
