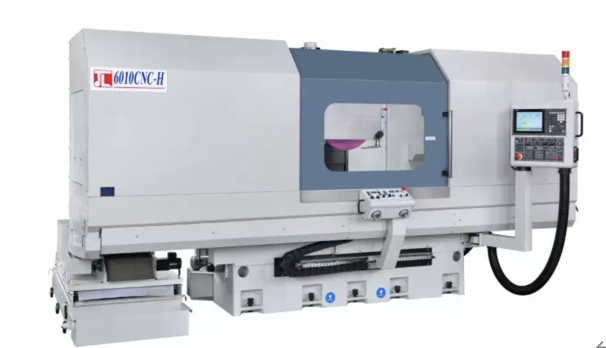

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）
2025-10-19 10:31:59

一、台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）产品特色

1、动柱式立柱

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）采用高级铸铁制式的立柱，结合独特的肋骨强化设计，提供卓越的坚固度和耐用性。配置精密线轨的滑道系统确保了立柱运动的稳定性，从而确保研磨过程中的高精度。而立柱中的Y轴升降进给采用伺服马达驱动砂轮头，并经由精密滚珠螺杆传动，扭力大、速度快、定位精度高，微调精度可达0.001mm。

2、研磨驱动方式

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）以油压系统驱动，其相对较低的价格不影响磨削头或磨具的精确运动，运作模式对比其他驱动也较无过多的震动，避免了工件表面产生螺纹的问题。这种驱动方式特别适用于平面研磨，能够实现优越的Ra值，提升工件表面的平滑度和整体精度。

3、左右工作台

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）的工作台采用滑轨双V设计，除增加工作台的稳定性外也能有效减少振动和摇晃，有助于提高加工精度。滑动面采用低摩擦、耐磨耗的Turcite-B（耐磨片），并经过精密刮花处理，使工作台运动轻盈顺畅。

4、智能电控系统

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）的成型修砂过程遵循预定参数，从而提升加工的精度和一致性。其界面简洁且易使用，实现自动化操作，有效降低人为错误风险及提高生产效率。同时，藉由系统记录关键数据，能为后续优化成型修砂过程提供有力支持，以进一步提高生产效率和产品质量。

5、砂轮主轴

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）配置炮筒式主轴，前端采用4个及后端2个高密斜角滚珠轴承支撑。主轴运转稳定，温升低，高精度，使用寿命长。

二、台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）应用领域

台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）主要应用于以下领域：

1、着重于平面的研磨，能达到较好的Ra值。

2、各种车用模板研磨。

三、台湾准力CNC油压精密成型平面磨床JL-5010CNC-H ~ JL-7040CNC-H（动柱系列）产品规格

机型

台湾准力

JL-5010CNC-H

台湾准力

JL-5015CNC-H

台湾准力

JL-5020CNC-H

台湾准力

JL-5030CNC-H

台湾准力

JL-5040CNC-H

加工能力

工作台面积 (W x L) (mm)

500   x 1000

500   x 1500

500   x 2000

500   x 3000

500   x 4000

最大行程 (W x L) (mm)

560   x 1100

560   x 1600

560   x 2100

560   x 3100

560   x 4100

磁盘面积 (前后 x 左右) (mm)

500   x 1000

500   x 1500

500   x 2000

500   x 3000

500   x 4000

主轴中心至工作台面最大距离 (mm)

600

600

600

600

600

工作台最大承载重量 (含磁盘)   (kgs)

1100

1500

1800

2200

2600

工件最大尺寸 (mm)

500   x 1000

500   x 1500

500   x 2000

500   x 3000

500   x 4000

砂轮主轴

主轴转速
  60Hz (rpm)
  50Hz (rpm) (4P)


  1740
  1450
  线速度< 2000M/min


  1740
  1450
  线速度< 2000M/min


  1740
  1450
  线速度< 2000M/min


  1740
  1450
  线速度< 2000M/min


  1740
  1450
  线速度< 2000M/min

主轴马达

10   x 4P
  (选配
  15 x 4P,
  15 x 6P,
  20 x 6P,
  25 x 6P,
  伺服20Kw)

10   x 4P
  (选配
  15 x 4P,
  15 x 6P,
  20 x 6P,
  25 x 6P,
  伺服20Kw)

10   x 4P
  (选配
  15 x 4P,
  15 x 6P,
  20 x 6P,
  25 x 6P,
  伺服20Kw)

10   x 4P
  (选配
  15 x 4P,
  15 x 6P,
  20 x 6P,
  25 x 6P,
  伺服20Kw)

10   x 4P
  (选配
  15 x 4P,
  15 x 6P,
  20 x 6P,
  25 x 6P,
  伺服20Kw)

砂轮 (外径 x 厚度 x 内径) (mm)

405   x 50 x 127
  (选配505 x 50 x 203.2)

405   x 50 x 127
  (选配505 x 50 x 203.2)

405   x 50 x 127
  (选配505 x 50 x 203.2)

405   x 50 x 127
  (选配505 x 50 x 203.2)

405   x 50 x 127
  (选配505 x 50 x 203.2)

修砂装置

修砂方式

钻石笔 / 钻石滚轮 (选配)

钻石笔 / 钻石滚轮 (选配)

钻石笔 / 钻石滚轮 (选配)

钻石笔 / 钻石滚轮 (选配)

钻石笔 / 钻石滚轮 (选配)

X轴左右进给

行程 (mm)

1300

1800

2300

3300

4300

马达

油压马达 3

油压马达 7.5

油压马达 7.5

油压马达 7.5

油压马达 7.5

工作台移动速度 (m/min)

油压1   ~ 25

油压1   ~ 25

油压1   ~ 25

油压1   ~ 25

油压1   ~ 25

滚珠螺杆 (直径 x 螺距)

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

轨道

双V轨道

双V轨道

双V轨道

双V轨道

双V轨道

最小设定单位 (mm)

0.001

0.001

0.001

0.001

0.001

Y上下进给

行程 (mm)

470

470

470

470

470

伺服马达 (Kw)

2

2

2

2

2

移动速度 (m/min)

750

750

750

750

750

滚珠螺杆 (直径 x 螺距)

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

轨道

线性滑轨

线性滑轨

线性滑轨

线性滑轨

线性滑轨

最小设定单位 (mm)

0.001

0.001

0.001

0.001

0.001

Z前后进给

行程 (mm)

580

580

580

580

580

马达 (Kw)

0.75   x 6P (感应)
  1 (伺服)

0.75   x 6P (感应)
  1 (伺服)

0.75   x 6P (感应)
  1 (伺服)

0.75   x 6P (感应)
  1 (伺服)

0.75   x 6P (感应)
  1 (伺服)

移动速度 (m/min)
  60Hz
  50Hz


  1500
  1250
  2500 (伺服)


  1500
  1250
  2500 (伺服)


  1500
  1250
  2500 (伺服)


  1500
  1250
  2500 (伺服)


  1500
  1250
  2500 (伺服)

滚珠螺杆 (直径 x 螺距)

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

Ø   50 x 10

轨道

双V轨道

双V轨道

双V轨道

双V轨道

双V轨道

最小设定单位 (mm)

0.001

0.001

0.001

0.001

0.001

重量

机器重量 (Kgs)

10000

11250

12500

16000

19500

机器毛重 (Kgs)

10700

12000

13300

16900

20500

空间

机器尺寸 (长 x 宽 x 高) (mm)

3970   x 3300 x 2400

5080   x 3300 x 2400

6190   x 3300 x 2400

8500   x 3300 x 2400

10720   x 3300 x 2400

机器作业空间 (长 x 宽 x 高) (mm)

3970   x 3300 x 2400

5080   x 3300 x 2400

6190   x 3300 x 2400

8500   x 3300 x 2400

10720   x 3300 x 2400

机器包装尺寸 (长 x 宽 x 高) (mm)

4170   x 2300 x 2550

5280   x 2300 x 2550

6390   x 2300 x 2550

8700   x 2300 x 2550

10920   x 2300 x 2550
