煜众智能VT系列立式车铣复合机床秉承基于多种应用环境的设计理念，汇集车削/铣削/磨削多种加工方式，展现优越的切削性能。
一、煜众智能VT系列立式车铣复合机床产品特点
1、作为背墙式动柱结构的行业发明者，煜众智能VT系列立式车铣复合机床采用创新的结晶背墙式动柱结构，接触面积大于传统定柱式结构30%，优越的结构优势，保证了Z轴上部刚性。

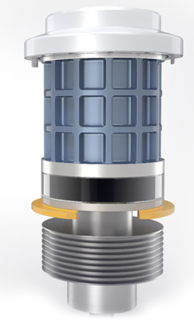

2、煜众智能VT系列立式车铣复合机床配置了高刚性大拉力高性能刀具主轴。
①煜众智能VT系列立式车铣复合机床配置的刀具主轴采用高刚性机械设计结构。
②拉刀机构具备4500KG/F的拉刀能力。
③针对强力切削，可有效降低刀具成本，提升表面粗糙度。

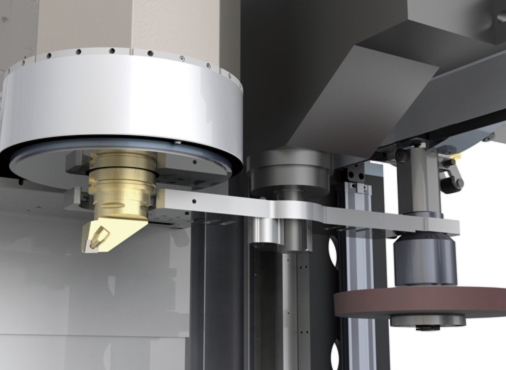

3、煜众智能VT系列立式车铣复合机床采用快速稳定的独立手臂式刀库。
①煜众智能VT系列立式车铣复合机床标配24把立体链式刀库系统。
②刀库系统快速精准，实现高效换刀重型设计，持久稳定。
③支持CAPTO及HSK两种接口。
4、煜众智能VT系列立式车铣复合机床可选配分度精度为0.001°的电驱主轴。
①煜众智能VT系列立式车铣复合机床的C轴采用圆形光栅进行精准分度（分度精度0.001度）。
②配合伺服轴进行联动插补工作，完成复杂曲面加工。
二、煜众智能VT系列立式车铣复合机床技术参数
项目 | 规格 | 单位 | 煜众智能VT760 | 煜众智能VT860 | 煜众智能VT1000 |
加工能力 | 最大回转直径 | mm | ɸ950 | ɸ950 | ɸ1150 |
最大切削直径 | mm | ɸ850 | ɸ860 | ɸ1100 | |
工件主轴 | 主轴鼻端 | type | A2-11 | A2-15 | A2-15 |
主轴转速 | rpm | 10-1500 | 10-1500 | 10-1000 | |
卡盘直径 | 吋 | 21/24 | 24/32 | 24/32/40 | |
主轴孔径 | mm | ɸ90 | ɸ120 | ɸ120 | |
主轴前段轴承内径 | mm | ɸ170 | ɸ220 | ɸ220 | |
主轴功率 | kw | 31/37 | 37/45 | 44/55 | |
主轴分度精度 | ° | 0.001 | 0.001 | 0.001 | |
刀具主轴 | 主轴锁定功率 | kw | 33 | 不适用 | 29.3 |
主轴最大扭矩 | nm | 248 | 不适用 | 330 | |
主轴最高转速 | rpm | 6000 | 不适用 | 6000 | |
主轴驱动形式 | 内置电驱 | 不适用 | 内置电驱 | ||
B轴 | B轴分度区间 | ° | 不适用 | 不适用 | -90°-+120° |
最小分度 | ° | 不适用 | 不适用 | 1 | |
刀库 | 刀具容量 | pc | 24 | 12/24 | 24 |
刀具接口 | capto c8/HSK T100 | capto c6/c8/HSK T100 | capto c8/HSK T100 | ||
最大刀重 | Kg | 18 | 35/15 | 18 | |
最大刀长 | mm | 350 | 400 | 350 | |
换刀时间 | s | 6 | 25/6 | 6 | |
刀库形式 | 手臂式 | 伞形/手臂式 | 手臂式 | ||
行程 | X轴行程 | mm | -50-+650 | -50-+650 | -50-+850 |
Z轴行程 | mm | 800 | 800 | 1000 | |
Y轴行程 | mm | 无 | 无 | 无 | |
快速进给 | X轴快速进给 | m/min | 24 | 24 | 24 |
Z轴快速进给 | m/min | 24 | 24 | 24 | |
液压单元 | 油压箱容量 | L | 60 | 60 | 60 |
油压马达 | kw | 3.75 | 3.75 | 3.75 | |
双段压力 | 选配 | 选配 | 选配 | ||
切削水单元 | 水箱容量 | L | 750 | 750 | 900 |
切削水马达 | kw | 1.1 | 1.1 | 1.1 | |
冲水马达功率 | kw | 1.1 | 1.1 | 1.1 | |
马达 | X轴伺服马达 | kw | 5.24 | 7 | 5.24 |
Z轴伺服马达 | kw | 5.24 | 7 | 5.24 | |
Y轴伺服马达 | kw | 无 | 无 | 无 | |
精度 | X/Z重复定位精度 | mm | 0.004 | 0.004 | 0.004 |
定位精度 | mm | 0.008 | 0.008 | 0.008 | |
机床外形 | 长宽高 | mm | 3534*3945*3566 | 3300*4130*4633 | 3934*4445*3855 |
重量（含附件） | kg | 17000 | 19800 | 25000 |
