国盛集团GMB-X桥式五轴龙门加工中心

2025-10-15 10:51:22

一、国盛集团GMB-X桥式五轴龙门加工中心应用场景

国盛集团GMB-X桥式五轴龙门加工中心广泛应用在民用航空、汽车、精密模具与零件加工工业。

二、国盛集团GMB-X桥式五轴龙门加工中心产品特点

1、国盛集团GMB-X桥式五轴龙门加工中心为摆头五轴龙门加工中心系列，提供可靠性能的机械系统与多样选择性的软件界面，彻底实现高精度梦想。

2、国盛集团GMB-X桥式五轴龙门加工中心采用人体工学设计，不仅具有操作便利性，还实现效率与安全双提升。

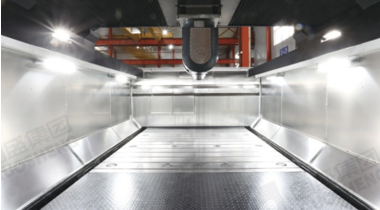

3、国盛集团GMB-X桥式五轴龙门加工中心采用四周全包围保护，加工区域为不锈钢（仅桥式结构）。

三、国盛集团GMB-X桥式五轴龙门加工中心技术参数

机床型号	单位	国盛集团 GMB3525RH	国盛集团 GMB4030RH	国盛集团 GMB2216LX	国盛集团 GMB2822LX
工作台
工作台尺寸	mm	3500*2500	4000*3000	2200*1600	2800*2200
工作台承重	T	25	8T/m²	12	20
工作台T型槽		28	28	22	28
加工范围
门宽	mm	3100	3600	2200	2800
三轴行程X/Y/Z	mm	350025001250	400030001250	22001600800	280022001000
主轴端面至工作台面距离	mm	255--1505	255--1505	500—1300（加高）	310--1310
主轴
AC摆头		国盛	国盛	国盛（单摆）	国盛（单摆）
主轴最高转速	rpm	5000	5000	20000	20000
主轴锥孔型号		BT50	BT50	HSK-A63	HSK-A63
A轴转角	°	±180°（定角度）	±180°（定角度）	±110°	±110°
C轴转角	°	±180°（定角度）	±180°（定角度）	±240°	±240°
主电机功率	KW	S1:30，S6:37	S1:30，S6:37	S1:45，S6:45	S1:45，S6:45
主轴最大扭矩	Nm	S1:600，S6:960	S1:600，S6:960	S1:80，S6:95	S1:80，S6:95
驱动进给
快速进给速度（X/Y/Z）	m/min	12/12/10	12/12/10	15/15/12	15/15/15

咨询电话：159 1097 4236

机床型号	单位	国盛集团 GMB2530LX	国盛集团 GMB4030LX	国盛集团 GMB5030LX
工作台
工作台尺寸	mm	2500*3000	4000*3000	5000*3000
工作台承重		8T/m²	8T/m²	8T/m²
工作台T型槽		28	28	28
加工范围
门宽	mm	3700	3700	3800
三轴行程X/Y/Z	mm	250030001000	400030001000	500039001000
主轴端面至工作台面距离	mm	310--1310	310--1310	310--1310
主轴
AC摆头		德国产（双摆）	德国产（双摆）	德国产（双摆）
主轴最高转速	rpm	18000	18000	18000
主轴锥孔型号		HSK-A63	HSK-A63	HSK-A63
A轴转角	°	±105°	±105°	±105°
C轴转角	°	±240°	±240°	±240°
主电机功率	KW	S1:56，S6:70	S1:56，S6:70	S1:56，S6:70
主轴最大扭矩	Nm	S1:90，S6:111	S1:90，S6:111	S1:90，S6:111
驱动进给
快速进给速度（X/Y/Z）	m/min	15/20/20	12/20/20	12/20/20

南通国盛智能科技集团股份有限公司拥有四大生产基地，包括大型数控机床生产基地、中小型数控机床装配制造基地、钣焊件生产基地及铸件生产基地。公司沿着机床产业链形成了数控机床、智能自动化生产线、装备部件三大板块业务，主营产品为中高档数控机床，涵盖了立式加工中心、龙门加工中心、卧式加工中心、卧式镗铣床、数控车床、五轴联动加工中心等系列产品。
