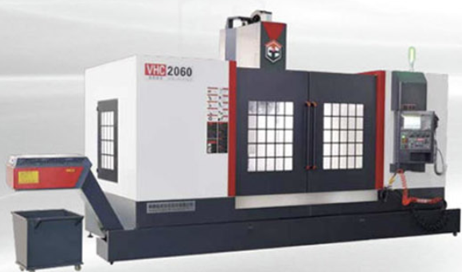

一、南通固邦VHC系列齿轮头硬轨加工中心应用场景
南通固邦VHC系列齿轮头硬轨加工中心具备钻、铣、镗、铰等多种切削功能，适合大直径刀具的高进给量之重切削加工。
二、南通固邦VHC系列齿轮头硬轨加工中心产品特点

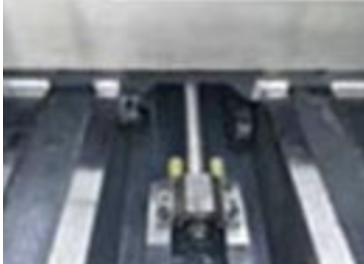

1、南通固邦VHC系列齿轮头硬轨加工中心采用高品质米汉纳铸件，床身采用四导轨结构，超宽轨距，稳定性极佳。
2、铸件全部二次回火处理，导轨表面高频淬火，南通固邦VHC系列齿轮头硬轨加工中心刚性强、精度高。
3、南通固邦VHC系列齿轮头硬轨加工中心的三轴均使用粘贴聚四氟乙烯塑料滑动导轨，摩擦系数小，吸震性好，耐磨损，精度高。
4、南通固邦VHC系列齿轮头硬轨加工中心工作行程大，加工范围方。
5、采用全罩防护设计，南通固邦VHC系列齿轮头硬轨加工中心提供良好的工作环境。
咨询电话：159 1097 4236
6、南通固邦VHC系列齿轮头硬轨加工中心的产品机构合理可靠，质量稳定，操作简便。
三、南通固邦VHC系列齿轮头硬轨加工中心技术参数
项目 | 单位 | 南通固邦VHC1850 | 南通固邦VHC2060 | 南通固邦VHC2080 |
工作台 | ||||
工作台尺寸 | mm | 1800*500 | 2000*600 | 2000*800 |
工作台T型槽 | 5-18*100 | 5-22*100 | 5-22*150 | |
工作台最大荷重 | kg | 1500 | 1800 | 2200 |
加工范围 | ||||
左右行程 | mm | 1300 | 1600 | 1600 |
前后行程 | mm | 500 | 600 | 800 |
上下行程 | mm | 600 | 700 | 800 |
主轴中心至立柱导轨距离 | mm | 615 | 725 | 912 |
主轴端面至工作台面距离 | mm | 120~720 | 120~820 | 120~920 |
主轴 | ||||
主轴刀柄 | BT50 | BT50 | BT50 | |
主轴转速（齿轮传动）一档/高低速 | rpm | 3000/5000 | 3000/5000 | 3000/5000 |
主轴电机功率 | kw | 11/15 | 15/18.5 | 15/18.5 |
三轴进给 | ||||
三轴最大切削进给 | mm/min | 10000 | 10000 | 10000 |
三轴快移速度 | m/min | 16/16/16 | 16/16/16 | 16/16/16 |
导轨方式 | 三硬 | |||
X/Y/Z轴滚珠丝杆规格 | mm | ɸ50/ɸ50/ɸ50 | ɸ50/ɸ50/ɸ50 | ɸ50/ɸ50/ɸ50 |
刀库 | ||||
刀库形式 | 圆盘机械手式 | |||
刀库容量 | PCS | 24T | 24T | 24T |
最大刀具直径（满刀/临空刀） | mm | ɸ120/ɸ200 | ɸ120/ɸ200 | ɸ120/ɸ200 |
最大刀具长度 | mm | 300 | 300 | 300 |
刀具最大重量 | kg | 18 | 18 | 18 |
换刀时间（刀对刀） | sec | 3.5 | 3.5 | 3.5 |
精度 | ||||
X、Y、Z定位精度 | mm | 0.008/300 | 0.008/300 | 0.008/300 |
X、Y、Z重复定位精度 | mm | 0.005/300 | 0.005/300 | 0.005/300 |
其他 | ||||
压缩空气压力 | kg/cm2 | ≥6 | ||
电源容量 | KVA | 30 | 35 | 40 |
外形尺寸/长*宽*高 | mm | 4200*2300*2600 | 5200*2600*2800 | 5200*3200*3050 |
咨询电话：159 1097 4236
项目 | 单位 | 南通固邦VHC1850L | 南通固邦VHC2060L | 南通固邦VHC2080L |
工作台 | ||||
工作台尺寸 | mm | 2000*500 | 2200*600 | 2200*800 |
工作台T型槽 | 5-18*100 | 5-22*100 | 5-22*150 | |
工作台最大荷重 | kg | 1500 | 2000 | 2500 |
加工范围 | ||||
左右行程 | mm | 1600 | 1800 | 1800 |
前后行程 | mm | 500 | 600 | 800 |
上下行程 | mm | 600 | 700 | 800 |
主轴中心至立柱导轨距离 | mm | 615 | 725 | 912 |
主轴端面至工作台面距离 | mm | 120~720 | 120~820 | 120~920 |
主轴 | ||||
主轴刀柄 | BT50 | BT50 | BT50 | |
主轴转速（齿轮传动）一档/高低速 | rpm | 3000/5000 | 3000/5000 | 3000/5000 |
主轴电机功率 | kw | 11/15 | 15/18.5 | 15/18.5 |
三轴进给 | ||||
三轴最大切削进给 | mm/min | 10000 | 10000 | 10000 |
三轴快移速度 | m/min | 16/16/16 | 16/16/16 | 16/16/16 |
导轨方式 | 三硬 | |||
X/Y/Z轴滚珠丝杆规格 | mm | ɸ50/ɸ50/ɸ50 | ɸ50/ɸ50/ɸ50 | ɸ50/ɸ63/ɸ50 |
刀库 | ||||
刀库形式 | 圆盘机械手式 | |||
刀库容量 | PCS | 24T | 24T | 24T |
最大刀具直径（满刀/临空刀） | mm | ɸ120/ɸ200 | ɸ120/ɸ200 | ɸ120/ɸ200 |
最大刀具长度 | mm | 300 | 300 | 300 |
刀具最大重量 | kg | 18 | 18 | 18 |
换刀时间（刀对刀） | sec | 3.5 | 3.5 | 3.5 |
精度 | ||||
X、Y、Z定位精度 | mm | 0.008/300 | 0.008/300 | 0.008/300 |
X、Y、Z重复定位精度 | mm | 0.005/300 | 0.005/300 | 0.005/300 |
其他 | ||||
压缩空气压力 | kg/cm2 | ≥6 | ||
电源容量 | KVA | 30 | 35 | 40 |
外形尺寸/长*宽*高 | mm | 4200*2300*2600 | 5200*2600*2800 | 5200*3200*3050 |
四、南通固邦VHC系列齿轮头硬轨加工中心特殊配置
链式排屑机
主轴中心出水
BT50齿轮头
电柜空调
直联主轴
油冷机
南通固邦数控机床有限公司是一家专业从事设计、研发、生产制造于一体的现代化生产基地。公司的主要产品有龙门加工中心、立式加工中心、高刚性加工中心、卧式加工中心、动柱刨台式条形加工中心、立式床身铣床、蓝宝石晶体掏棒机以及各种专机。主要客户为重型汽车制造业、石油机械、轿车制造业、精密模具制造业、航空航天和电子元件等。
咨询电话：159 1097 4236
