一、台湾准力回转型平面磨床JL-63CNC-BL产品特色
1、研磨驱动方式
①台湾准力回转型平面磨床JL-63CNC-BL的X轴配置双V滑轨提供高度稳定性，确保在低振动的加工过程中实现更平稳的运动和更高的精度。
②纵向运动（Y轴）的线性导轨具有低摩擦和极小磨损的特点，不只保证高效与节能，也使磨削结果具备高精度与可重复性。
2、高效率及省时
①台湾准力回转型平面磨床JL-63CNC-BL的大尺寸回转台（Ø 600mm）可同时放置多个样本进行一次处理，且台面仅需移动一半行程（350mm）。
②双轴数字控制，搭配双砂轮修整装置、台面和砂轮修整装置，台湾准力回转型平面磨床JL-63CNC-BL能够在更短的加工时间内完成多个磨削任务、自动修整和补偿。
3、精致耐用的设计
①台湾准力回转型平面磨床JL-63CNC-BL的回转台安装在高刚性的德国制轴承上，确保其承载能力强大。
②工作台完全由宽广的基座及蜂窝结构的柱体支撑，提高了机器的加工稳定性和刚性，延长了使用寿命。
③台湾准力回转型平面磨床JL-63CNC-BL的前方和侧面的全封闭金属板上设有三个维修窗口，不仅保护操作员的安全，还使技术人员更容易更换砂轮和进行维修。
咨询电话：159 1097 4236
4、创新整合
巧妙地融合了先进的技术和专业的工艺，能够处理各种复杂的磨削任务。
5、智能电控系统
台湾准力回转型平面磨床JL-63CNC-BL能够与不同品牌的控制器协同工作，例如Syntec、Fanuc、Siemens。同时提供定制的PLC HMI（人机界面）。
二、台湾准力回转型平面磨床JL-63CNC-BL应用领域
台湾准力回转型平面磨床JL-63CNC-BL主要可应用于以下领域：
1、金属零件加工
旋转型磨床通常用于加工金属零件，以制造包括铝、INVAR、石墨在内的径向图案。
2、磨损零件的翻新
可用于翻新磨损的零件。这是一种经济有效的方法，可将零件恢复到其原始状态。
3、精密零件生产
可用于制造各种行业的精密零部件，包括印刷电路板（P.C.B）钻孔机、机床和一般工业机械。
三、台湾准力回转型平面磨床JL-63CNC-BL产品规格
旋转工作台 | |
工作台直径 | Ø 600mm |
最大旋径 | Ø 650 |
最大行程研磨半径 | 350mm |
移动转速 | 20 ~ 150rpm |
主轴中心至工作台面最大距离 (mm) | 500mm |
磁盘尺寸 (直径 x 高度) | Ø 600mm x 90mm |
工作台最大载重 | 600kg |
伺服马达 | 3.1kw |
砂轮主轴 | |
主轴转速 | 7.5H x 4P (选配 opt. 10H x 4P) |
转速 | 线速度 Linear speed < 33 m/s |
砂轮 (外径 x 厚度 x 内径) (mm) | 355 x 50 x 127 |
左右进给 | |
行程 (mm) | 650 |
滚珠螺杆 (直径 x 螺距) | Ø 40 x 5 mm |
伺服马达 (Kw) | 2.4 |
移动速度 | 1500 m/min (60Hz) |
最小设定单位 | 0.001 mm |
轨道 | 双V轨道 Double “V” ways |
上下进给 | |
行程 (mm) | 350 |
滚珠螺杆 (直径 x 螺距) | Ø 40 x 5 mm |
伺服马达 (Kw) | 2.4 |
减速比 | 1:5 / 减速机 speed reducer |
移动速度 (mm/min) | 750 m/min |
最小设定单位 (mm) | 0.001M |
轨道 | 线性滑轨 Linear guideways |
电压 | |
总额定电压 | 200V / 60Hz |
电流 | |
总额定电流 | 63A |
重量 | |
机器重量 | 6000kg |
装箱 | 6200kg |
空间 | |
机器尺寸 (长 x 宽 x 高) | 3350 x 1680 x 2400 mm |
占地面积 (长 x 宽) | 3350 x 1680 mm |
装箱尺寸 (长 x 宽 x 高) | 3400 x 1800 x 2550 mm |
咨询电话：159 1097 4236
四、台湾准力回转型平面磨床JL-63CNC-BL产品配件
1、台湾准力回转型平面磨床JL-63CNC-BL标准配件
砂轮
法兰
法兰拆具
平衡棒
脚垫
工具箱及工具
工具灯
全罩式防水板金
轮顶修整器 & 修砂笔座
2、台湾准力回转型平面磨床JL-63CNC-BL选配配件
J101 电磁盘 Electro magnetic chuck
J119 磁铁纸带过滤水机 Coolant system with paper filter and
J121 两轴光学尺
J122 油温冷冻机
J124 油雾回收机
咨询电话：159 1097 4236

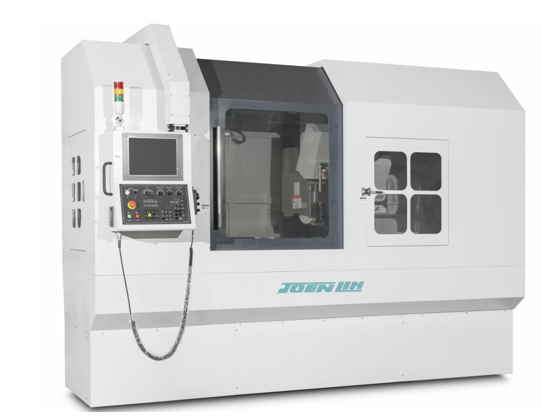

台湾准力回转型平面磨床JL-63CNC-BL
