一、南通麦斯铁MTPH系列数控液压伺服转塔冲床产品特点
1、南通麦斯铁MTPH系列数控液压伺服转塔冲床采用“0”型框架结构，有限元分析等 框架设计技术及型式试验，优等钢性保证精良的上下冲模产生高精度的冲压成形工艺。
2、南通麦斯铁MTPH系列数控液压伺服转塔冲床采用德国原厂设计的伺服油缸或伺服电机冲头，可控制滑块的冲击速度和冲击位置。

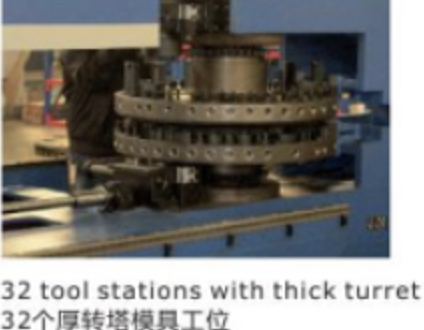

3、该冲床标准附带32个80mm厚转塔模具工位，其中含A（18）、B（8+2t）、C（2）、D（2）+2个自动控制旋转角度工位。
4、南通麦斯铁MTPH系列数控液压伺服转塔冲床遵从30-50公吨的重型框架设计，遵从20-30公吨载荷设计。
5、南通麦斯铁MTPH系列数控液压伺服转塔冲床配置浮动式气动夹钳，强大的夹持力保证加工板材在X滑架上稳定地进给，全燕尾型滑架完善的刚性使夹钳很容易地在伺服电机的驱动下沿硬化的高精度线性导轨上平稳精确运行。
咨询电话：159 1097 4236
6、采用集中润滑延长南通麦斯铁MTPH系列数控液压伺服转塔冲床的服务期。
二、南通麦斯铁MTPH系列数控液压伺服转塔冲床技术参数
项目 | 单位 | MTPE31550-5 | MTPH41530-5 | MTPH51550-5 | |
冲压力 | Ton | 30 | 40 | 50 | |
X/Y行程 | mm | 1525±10 | 1525 | 1525/2550 | |
最大板材尺寸 | mm | 1525*2500 | 1525*1500 | 1525*2500 | |
最大板材重量 | kgf | 5 | 6.35 | 6.35 | |
X轴速度 | m/min | 70 | 70 | 70 | |
Y轴速度 | m/min | 60 | 609 | 60 | |
极限速度 | m/min | 105 | 105 | 105 | |
冲压速度 | hits/min | 450 | 250 | 250 | |
点冲速度 | hits/min | 1200 | 600 | 300 | |
最大冲孔直径 | mm | 88.9 | 88.9 | 88.9 | |
工位数量 | 32 | 32 | 32 | ||
自㔹工位数（B type） | 2 | 2 | 2 | ||
转塔转速 | rpm | 30 | 30 | 30 | |
自转工位转速 | rpm | 50 | 50 | 50 | |
冲击行程 | mm | 30 | 30 | 30 | |

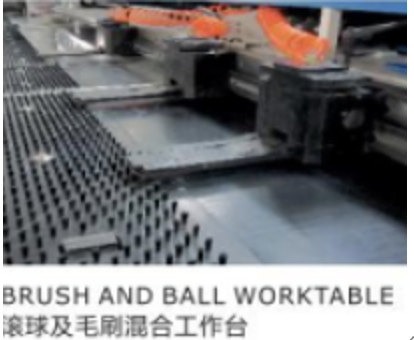

工作台型式 | 毛刷台面 | 毛刷台面 | 毛刷台面 | ||
夹钳数量 | pcs | 3 | 3 | 3 | |
电源功率 | KVA | 22 | 15 | 15 | |
空气压力 | 气源流量 | m/min | 0.1 | 0.1 | 0.1 |
气源压力 | MPa | 0.5 | 0.5 | 0.5 | |
机器长度 | mm | 4495 | 4500 | 4500 | |
机器宽度 | mm | 6600 | 4600 | 6600 | |
机器高度 | mm | 2200 | 2100 | 2100 | |
机器重量 | kgf | 15000 | 16000 | 18000 | |
可控轴数 | 5 | 5 | 5 | ||
三、南通麦斯铁MTPH系列数控液压伺服转塔冲床标准配置
BOSCH REXROTH动力伺服总成或液压总成
FANUC数控系统/FANUC交流数字放大器/FANUC交流数字伺服电机
THK精密滚珠丝杠/THK精密直线导轨
Air TAC气动元件
TURCK检测开关
