一、浙江极磨动柱式中大型平面及成型磨床系列应用场景
浙江极磨动柱式中大型平面及成型磨床系列能够进行平面和各种复杂型面的磨削。
二、浙江极磨动柱式中大型平面及成型磨床系列产品特点

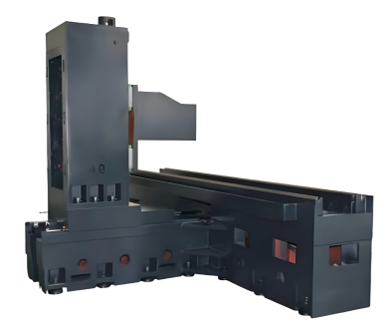

1、浙江极磨动柱式中大型平面及成型磨床系列采用T字型动柱式结构。
2、底座采用一体式结构，更好的保证浙江极磨动柱式中大型平面及成型磨床系列的高抗弯与抗扭刚性、高强度。
3、上机架采用双层璧结构，具有高抗弯与抗扭刚性。
4、浙江极磨动柱式中大型平面及成型磨床系列的工作台采用全支撑结构，确保工作台平稳运行与研削精度。
5、浙江极磨动柱式中大型平面及成型磨床系列的上下、前后导轨采用重载式预压滚柱直线导轨，上下、前后伺服电机与高精密预压滚珠丝杆采用直连式结构。
上下、前后结构保证浙江极磨动柱式中大型平面及成型磨床系列响应速度快、进给精度准、定位精度高。
6、浙江极磨动柱式中大型平面及成型磨床系列的左右导轨采用双V滑动导轨，并进行精密铲刮。
7、工作台左右运动采用比例油压驱动，模拟量控制油压驱动速度。
咨询电话：159 1097 4236
8、浙江极磨动柱式中大型平面及成型磨床系列配置高精度、高刚性法兰式主轴。
9、采用独立的液压油箱，防止液压油发热对浙江极磨动柱式中大型平面及成型磨床系列精度的影响。
三、浙江极磨动柱式中大型平面及成型磨床系列技术参数
项目 | 单位 | 浙江极磨JM-52CNC | 浙江极磨JM-73CNC | 浙江极磨JM-410CNC | 浙江极磨JM-512CNC | 浙江极磨JM-615CNC | |
加工能力 | 工作台尺寸 | mm | 200*500 | 300*700 | 400*1000 | 500*1200 | 600*1500 |
最大行程 | mm | 250*550 | 340*780 | 440*1200 | 550*1300 | 650*1660 | |
主轴中心最大距离 | mm | 520 | 620 | 620 | 700 | 700 | |
工作台最大承重 | kg | 500 | 700 | 1000 | 1100 | 1300 | |
与基准面的平行度 | mm | 300：:0.003mm | |||||
粗糙度 | Ra0.08 | Ra0.12 | |||||
左右移动 | 左右导轨结构 | 双V硬轨/直线导轨 | |||||
驱动方式 | 滚珠丝杆 | ||||||
速度 | m/min | 0~25 | |||||
前后移动 | 前后导轨结构 | 线轨 | |||||
驱动方式 | 滚珠丝杆+伺服电机 | ||||||
最小进给量 | mm | 0.001 | |||||
速度 | mm/min | 0~1200 | |||||
上下移动 | 前后导轨结构 | 线轨 | |||||
驱动方式 | 滚珠丝杆+伺服电机 | ||||||
最小进给量 | mm | 0.001 | |||||
速度 | mm/min | 1200 | |||||
砂轮尺寸 | mm | ɸ400*ɸ127*40 | |||||
主轴电机 | KW | 7.5（OP：11） | :15（OP:22、37、45、60、85） | ||||
工作占地尺寸（长*宽*高） | cm | 320*250*230 | 400*230*230 | 440*240*230 | 460*240*230 | 480*280*275 | |
重量 | 毛重 | kg | 4300 | 5400 | 6400 | 10800 | 12800 |
浙江极磨技术有限公司致力于为客户提供先进的磨削解决方案，生产品质一流的精密数控平面磨床、数控卧轴/立轴成型磨床、缓进给成型磨床等，是一家集加工、装配、设计、研发、销售、服务于一体的新锐科技型企业。
