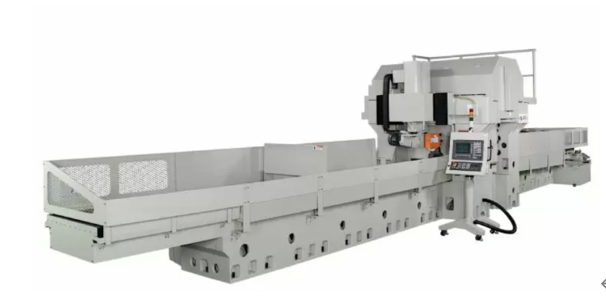

一、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC产品特色
1、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC采用伺服油压控制系统，确保高精确运动控制和实时调整灵活性，提高加工效率。系统稳定减少振动，有助保持加工精度。
2、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC采用热对称龙门结构，拥有优越的结构刚性和降低热效应的优点，确保机台在长时间运转中能够保持极度稳定的精度，主轴头部悬伸大幅缩短，刚性较佳。
3、床身主结构以FC30高级铸铁材质铸造，经过回火处理，彻底消除铸件内部应力，高刚性。台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC的底座内部为「八」字倾斜肋设计，稳固性较佳并补强构造，令加工机底座之双轨道更加不易变形，确保机械加工精度。
4、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC采用两组立式研磨头与1组卧式研磨头可同时加工线轨之三面。
二、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC应用领域
台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC可以研磨15～65型、高14～53 (mm)、宽15～63 (mm)以及长度4000 (mm)内之工件。
咨询电话：159 1097 4236
三、台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC技术参数
工作台面积(W x L) | 400 x 4100 |
最大研磨面积(卧式副轴) (mm) | 400 x 4875 |
磁盘面积 (前后 x 左右) (mm) | 80 x 4080 |
工作台最大承载重量 (含磁盘) (kgs) | 2000 |
T槽 (尺寸 x 个数 x 间距) | 14 x 2 x 350 |
双主轴间距 | Min.315 ~ Max.675 |
砂轮下缘至工作台面距离 (副轴) | Min.0 ~ Max.390 |
砂轮下缘至工作台面距离 (Z轴) | Min.355 ~ Max.480 |
磁盘面至工作台面最大距离 | 260 |
双立式主轴 | |
伺服马达 (連续/30 分钟) (Kw) | 15 |
主轴转速 (rpm) | 1260 ~ 1735 |
砂輪 (外径 x 厚度 x 内径) (mm) | ɸ510 x 50 x ɸ203.2 |
X轴左右进给 | |
行程 (mm) | 5500 |
伺服马达 (Kw) | 6 |
工作台移动速度 (mm/min) | 0 ~ 25 |
轨道 | 线性滑轨 |
Y轴前后进给 (双立轴) | |
行程 (mm) | 180 |
伺服马达 (Kw) | 2.85 |
移动速度 (m/min) | 5 |
最小设定单位 (mm) | 0.001 |
轨道 | 线性滑轨 |
Z轴上下进给 (双立轴) | |
行程 (mm) | 125 |
伺服马达 (Kw) | 2.85 |
减速比 | 1:30 (行星式齿輪减速) |
移动速度 (mm/min) | 0.5 |
最小设定单位 (mm) | 0.001 |
轨道 | 线性滑轨 |
砂輪修整器 | |
钻石滚輪 | ɸ102 x max.80 x ɸ52 |
最高转速 (rpm) | 6000 |
伺服马达 (Kw) | 1.57 |
卧式副轴 | |
伺服马达 (HP x P) | 10 x 4 |
主轴转速 (rpm) | 3200 ~ 1570 |
砂轮尺寸 | ɸ405 x 50 x ɸ127 |
Y轴前后进给 (卧轴) | |
行程 (mm) | 440 |
伺服马达 (Kw) | 1.57 |
移动速度 (mm/min) | 20 |
最小设定单位 (mm) | 0.001 |
轨道 | 线性滑轨 |
Z轴上下进给 (卧轴) | |
行程 (mm) | 410 |
伺服马达 (Kw) | 1.57 |
移动速度 (mm/min) | 0.5 |
最小设定单位 (mm) | 0.001 |
轨道 | 线性滑轨 |
重量 | |
机器重量 | 29300 |
装箱重量 | 32900 |
尺寸 | |
机器尺寸 | 14485 x 2610 x 2890 |
占地空间 (mm) | 14880 x 4263 x 2890 |
装箱尺寸 | 11100 x 2610 x 2890 |
咨询电话：159 1097 4236
台湾准力（15型以上线轨）CNC线轨研磨机JL-50400CNC
