一、台功精机TG-TH系列卧式加工中心应用场景

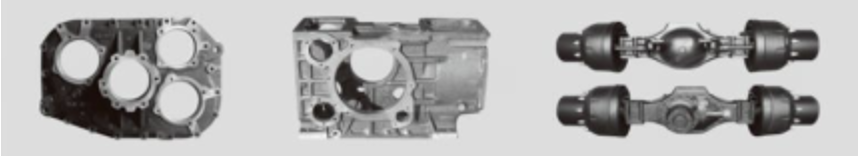

台功精机TG-TH系列卧式加工中心可实现零部件的高效加工，广泛应用于航空航天零件加工，电子行业的多型腔铣削、钻削、镗削、攻丝加工等。
二、台功精机TG-TH系列卧式加工中心产品特点

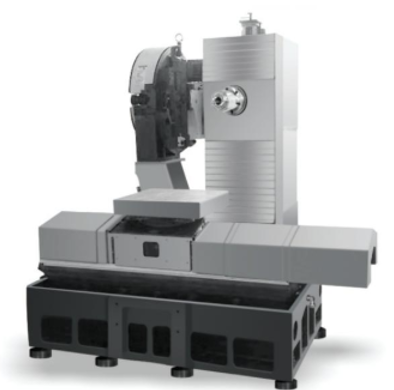

1、底座采用“T”型布局，台功精机TG-TH系列卧式加工中心整体结构刚性高，全行程不产生颠覆力矩。
2、台功精机TG-TH系列卧式加工中心采用重载高精度滚柱导轨，能够承受大负荷切削，具有良好的减震性。
3、具有高速度、高精度、高可靠性结构，台功精机TG-TH系列卧式加工中心拥有同类设备中最佳的高刚性、大功率、大扭距、重切削特点，可充分发挥高生产和高精度的加工性能。
4、台功精机TG-TH系列卧式加工中心的两轴丝杆有预拉伸，能消除传动背隙并预先补偿温升造成之误差，确保零件的加工精度。
咨询电话：159 1097 4236
5、台功精机TG-TH系列卧式加工中心实现了强大的切削能力与卓越的精确度和性能相结合，令铣削与镗孔操作简单易行。
三、台功精机TG-TH系列卧式加工中心技术参数
项目 | 单位 | 台功精机TG-TH500 | 台功精机TG-TH630 | 台功精机TG-TH800 | 台功精机TG-TH1000 |
工作台面尺寸 | mm | 500*500 | 630*630 | 800*800 | 1000*1000 |
工作台数量 | 个 | 1 | 1 | 1 | 1 |
左右行程（X） | mm | 700 | 1050 | 1200 | 1600 |
上下行程（Y） | mm | 600 | 750 | 850 | 1000 |
前后行程（Z） | mm | 580 | 900 | 1050 | 1000 |
主轴中心至圣工作台面距离 | mm | 90--690 | 120--870 | 0--850 | 0--1000 |
主轴端面至工作台回转中心距离 | mm | 120--700 | 130--1030 | 150--1650 | 250--1250 |
T型槽 | mm | 5*18*80 | 5*18*100 | 5*22*160 | 7*22*125 |
工作台分度 | ° | 1°*360 | 1°*360 | 1°*360 | 1°*360 |
最大回转直径 | mm | 600 | 1000 | 1400 | 1800 |
主轴锥孔 | BT40 | BT50 | BT50 | BT50 | |
主轴转速 | rpm | 10000 | 6000 | 6000 | 6000 |
丝杆规格 | 40/40/40 | 40/40/50 | 50/50/50 | 50/50/50 | |
X/Y/Z轴导轨规格 | 35/45/45 | 45/45/55 | 55/55/55 | 55/55/55 | |
定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.008/300 |
重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.005/300 |
主电机参数（功率） | KW | 7.5 | 15/18.5 | 15/18.5 | 15/18.5 |
X/Y/Z轴电机参数（功率） | KW | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 |
B轴电机参数（扭矩） | N.m | 15 | 21 | 21 | 21 |
刀库（可选配） | 把 | 24 | 24 | 24 | 24 |
工作台承重 | kg | 500 | 1000 | 1500 | 1800 |
机床重约 | T | 6 | 11 | 12 | 14 |
机器尺寸 | mm | 2800*2600*2800 | 4200*5000*3500 | 4800*5200*3600 | 5000*5200*3600 |
备注 | - | 十字滑台 | T型结构 | T型结构 | T型结构 |
