一、博斯曼数控BOSM-W120卧式数控加工中心应用场景

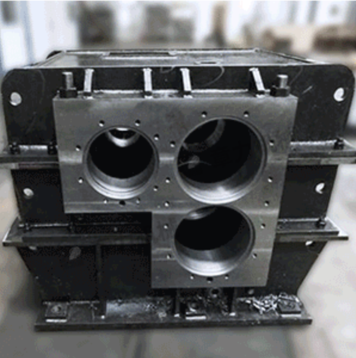

博斯曼数控BOSM-W120卧式数控加工中心主要用于阀门、阀块、减速机、法兰、盘类、环件，回转支撑等厚度在有效范围内工件的多面高效钻铣攻镗加工。
二、博斯曼数控BOSM-W120卧式数控加工中心产品特点
1、博斯曼数控BOSM-W120卧式数控加工中心的床身系HT250铸铁结构件，采用移动式铸造结构立柱，经二次回火处理去除内应力后精加工，动静刚性俱佳，不变形。
2、博斯曼数控BOSM-W120卧式数控加工中心配置精密数控分度盘，伺服驱动360度做生意分度定位及气/液锁紧。
驱动系采用AC伺服电机使旋转轴部分自动360°我，分度精度1‰度。
3、博斯曼数控BOSM-W120卧式数控加工中心的动力头采用台湾机械主轴，内冷配置，主轴BT50锥孔，可实现无级变速。
配置24把圆盘刀库，气动换刀，快捷方便，能实现直线、圆弧插补功能。
4、该机床可在单质材料零件及复合材料上实现钻铣攻丝镗孔等加工。
5、博斯曼数控BOSM-W120卧式数控加工中心采用全数字数控控制系统，集中式操作控制箱及手持单元具备断屑、提刀、刀具磨损检测功能，可实现人机对话、误差补偿、自动报警功能，并具备加工前孔位预演和复检功能。
6、博斯曼数控BOSM-W120卧式数控加工中心加工过程数字控制，操作十分方便。能实现自动化、高精度、多品种、大批量生产。
三、博斯曼数控BOSM-W120卧式数控加工中心技术参数
项目名称 | 单位 | 博斯曼数控BOSM-W120 | |
最大加工工件尺寸 | 允许工件最大回转直径 | mm | ɸ2000 |
工作台 | 工作台外形尺寸（方形） | mm | 1200*1200 |
工作台外形尺寸（圆形） | mm | ɸ1200 | |
水平最大承载 | T | 5 | |
卧式钻削动力头 | 主轴锥孔 | BT50 | |
主轴端面到工作台中心距离 | mm | 200--1200 | |
主轴中心到工作台上平面距离 | mm | 0--1300 | |
主轴转速 齿轮头自动调节换档变速 | r/min | 4500 | |
齿轮头输出减速比 | 1:4.4/1:1 | ||
主轴电机功率 | kw | 18.5/22 | |
工件旋转轴（A轴） | 最大分度数 | ° | 360° |
设定最小分度单位 | ° | 0.001° | |
回转台横向移动（X轴） | 最大行程 | mm | 2000 |
动力头上下移动（Y轴） | 最大行程 | mm | 1300 |
立柱纵向移动（Z轴） | 最大行程 | mm | 1000 |
移动速度 | X/Y/Z轴 | m/min | 0--16 |
加工冷却方式 | 内冷、外冷 | ||
定位精度 | X/Y/Z轴 | mm | 0.025 |
重复定位精度 | X/Y/Z轴 | mm | 0.015 |
