一、特贝尔科技T203D数控（随动）凸轮轴磨削专机应用场景

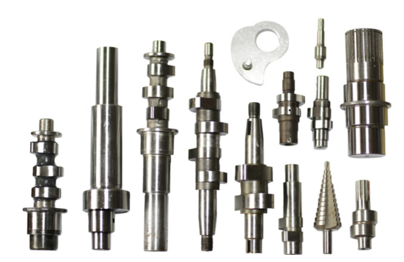

特贝尔科技T203D数控（随动）凸轮轴磨削专机广泛适用于凸轮轴类零件及非圆型面、偏心圆等零件的批量非圆磨削。
二、特贝尔科技T203D数控（随动）凸轮轴磨削专机产品特点
1、特贝尔科技T203D数控（随动）凸轮轴磨削专机采用磨床专用控制系统，三轴交流伺服电机控制，两轴进口高精度滚珠丝杠，进口轴承支撑；C型头架采用1.2KW特贝尔制造的精密电主轴，D型头架采用1.2KW特贝尔制造的力矩伺服电机，X、Z轴采用精密滚柱导轨，电气采用施耐德电器控制。机床具有砂轮自动修正及补偿功能，特殊情况安全急退保护等措施。
2、特贝尔科技T203D数控（随动）凸轮轴磨削专机具有重复定位精度高、加工柔性强、随动磨削质量好、效率高、操作简便易学、易实现自动化生产、可一人多机加工等优点。
三、特贝尔科技T203D数控（随动）凸轮轴磨削专机技术参数
技术参数 | 特贝尔科技T203D |
中心高 | 135 mm |
两顶尖中心距 | 750 mm |
磨削直径范围 | ф8—ф200 mm |
非圆零件偏心距 | ≤20 mm |
砂轮尺寸范围 | ф400*(25--80)*ф203 mm |
砂轮线速度 | ≤45 m/s（可选≤60 m/s ，≤90 m/s，≤120 m/s） |
砂轮电机功率 | 4 kW |
C轴电机功率 | 1.2 kW（力矩电机） |
工件最大重量 | ≤50 kg |
砂轮架进给速度 | 0.01--6000 mm/min |
C轴转速 | 0--400 r/min |
C轴莫氏锥度 | MT5 |
尾架套筒行程 | 50 mm |
尾架莫氏锥度 | MT4 |
工作精度圆度 | ≤1.5 µm |
尺寸一致性 | ≤3 µm/315 mm |
表面粗糙度 | Ra0.1--0.4 µm |
X轴重复定位精度 | ≤1.5 µm（50次） |
Z轴重复定位精度 | ≤4.0 µm（50次） |
执行标准 | Q/320281BGF01-2016 GB/T4685-2007 |
机床重量 | 3400 kg |
机床外形尺寸（L*W*H） | 2400*1800*2080 mm |
咨询电话：159 1097 4236
四、特贝尔科技T203D数控（随动）凸轮轴磨削专机标准配置
GSK986GS数控磨床系统
电气柜热交换器
磁性过滤冷却
X轴配光栅尺
特贝尔科技凸轮轮廓编程软件包（含加密狗）
五、特贝尔科技T203D数控（随动）凸轮轴磨削专机可选配置
FANUC 0i-F/G数控磨床系统
SIEMENS 828D数控磨床系统
中原精密径向外圆量仪
马波斯径向外圆量仪
油雾机
中原精密端面对刀仪
