纳米级的艺术：单点金刚石车床如何搓出来AR/VR的“眼睛”——阵列透镜模具
在通往元宇宙的路途上，AR（增强现实）与VR（虚拟现实）设备正朝着更轻薄、更清晰、更强大的方向飞速演进。你是否曾好奇，究竟是怎样的核心技术，能让一副轻薄的眼镜实现令人惊叹的虚实结合视觉体验？悄悄的告诉你答案就藏在其中一枚关键元件——衍射光波导——的制造之中。
制造衍射光波导的核心，又在于其母胎之源：阵列光学透镜模具。今天，我们就将目光聚焦于创造这模具的巅峰工艺：单点金刚石超精密车削技术。这是一场在微观世界进行的、纳米级的极致雕刻。
丨、 挑战极限：为何需要如此精密的模具？
传统的折射光学透镜依赖曲面造型来汇聚光线，往往笨重且厚重。而下一代近眼显示技术则越来越多地采用衍射光学原理，通过微纳结构来精确地操控光线的方向、相位和能量。
这些微纳结构，就是我们提到的微透镜阵列和光栅结构，例如：
… 双曲面透镜、柱透镜：用于光束的准直、匀光与聚焦。 … 圆点光栅、划线光栅、柱状光栅：这些是衍射光波导的核心，如同光线的“交通指挥”，通过复杂的纳米级沟槽周期性排列，实现光的衍射、耦合和输出。
这些结构绝非简单的凹凸。它们要求：
… 形貌精度极高：每一个微结构的形状、轮廓必须与设计分毫不差，任何瑕疵都会导致光路偏离，造成图像畸变、模糊或眩光。 … 表面光洁度极致：表面必须达到纳米级甚至亚纳米级光洁度。粗糙的表面会导致严重的散射光损耗，让设备亮度大打折扣。 … 一致性完美：在一个模具上，要加工出数以万计甚至百万计的微结构，且每一个都必须高度一致。
如此苛刻的要求，传统机械加工和光刻技术面临成本和效率的瓶颈。这时单点金刚石车床便闪亮登场。
丨、 刀尖上的舞蹈：单点金刚石车床的技术奥秘
单点金刚石车床并非传统意义上的“车床”，它是超精密加工领域的皇冠。其技术核心可以概括为“极致的刀、极致的床、极致的控”。
∴ 极致的刀：天然单晶金刚石刀具 刀具的刃口半径可达100纳米以下，并且拥有极高的硬度和耐磨性。
这意味着它不像普通刀具那样“犁”过材料，而是像一把纳米手术刀，进行“原子级”的切削和挤压，直接从工件表面“剥”去一层材料，从而获得完美的镜面效果。 ∴ 极致的床：超稳定机床平台 机床本身安装在恒温、隔震的基础上。
空气弹簧隔震系统将外界振动隔离，温度波动被控制在±0.1℃内，甚至更小。因为任何微小的热胀冷缩或振动，在纳米尺度下都是灾难性的。
∴ 极致的控：纳米级运动控制系统 这是车床的大脑和神经。通过激光干涉仪进行实时反馈，机床的进给轴和主轴的运动控制精度达到纳米级。它能够精确地控制刀具沿着复杂的三维曲面轨迹运动，从而一刀一刀地“雕”出设计的微结构。

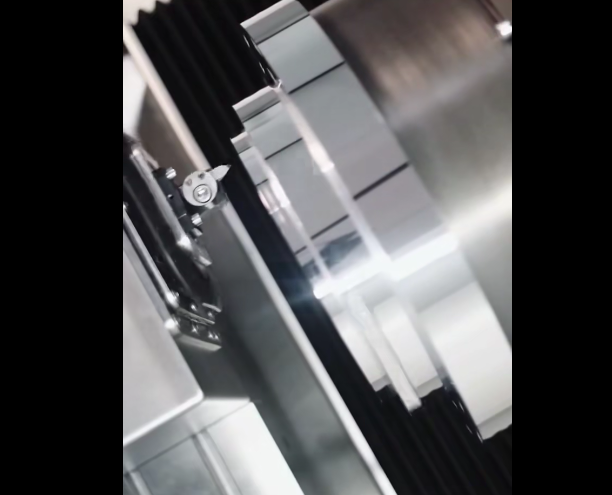

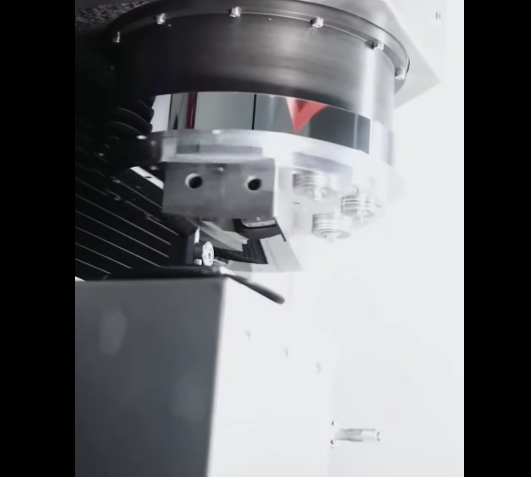

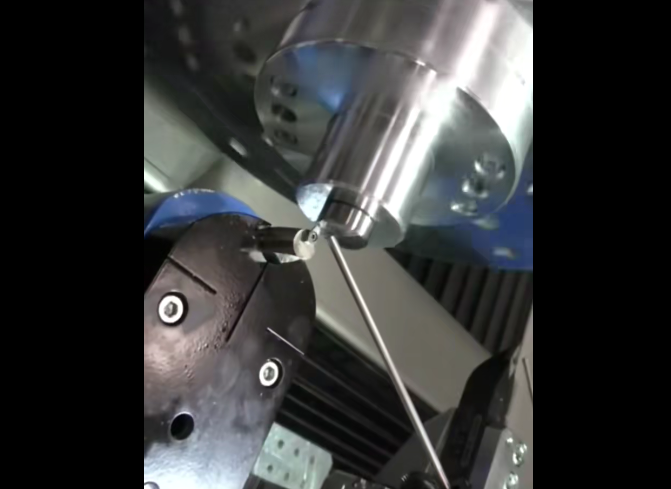

加工过程：将待加工的模具材料（通常是镍磷合金、铜或铝合金）固定在超精密气浮主轴上进行高速旋转。金刚石刀具在计算机数控系统的精确指令下，沿预定路径进行切削。

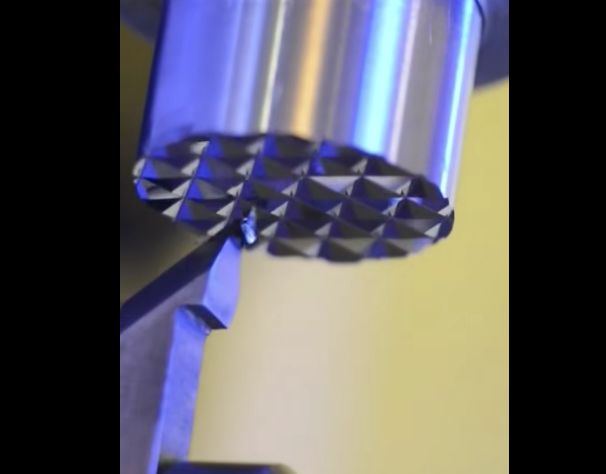

对于阵列透镜模具，刀具需要在一个表面上，连续、重复地加工出成千上万个微米甚至纳米尺度的透镜或光栅单元，其过程堪称“在钢铁上绣花”。
丨、 一体化成型的魅力：从设计到量产的关键跨越
单点金刚石车削技术最显著的优势在于其一体化成型能力。
传统的组合式加工需要多道工序，不同结构之间存在对接误差。而单点金刚石车床可以在一次装夹中，连续车削出双曲面、柱面、光栅等多种混合微结构。这不仅消除了装配误差，保证了光学系统的一致性和性能，更极大地提高了生产效率，为衍射光学元件的大规模量产奠定了基础。
它直接加工出的模具，可以通过纳米压印或注塑成型的方式，快速、批量地复制到光学树脂或玻璃上，从而制造出成本更低、性能稳定的AR/VR衍射光学元件。
丨、 引领未来：硬核技术支撑下的创新应用
这项技术的成熟，直接推动了AR/VR衍射光波导的商用进程。光波导就像AR眼镜的“视网膜”，负责将微型显示屏的图像传递到人眼。单点金刚石车床加工出的高质量光栅模具，使得光波导的图像质量、视场角和 eyebox（眼动范围）得到了质的提升。
除此之外，该技术还广泛应用于：
… 激光准直与整形：加工激光光学系统中的微透镜阵列。 … 医疗成像：内窥镜镜头、生物检测芯片。 … 光电传感：结构光投射器中的DOE元件。 … 汽车工业：激光雷达中的光学元件。
咨询单点金刚石车床：135 0128 2025
结语
单点金刚石车削，这门纳米级的艺术，完美诠释了“失之毫厘，谬以千里”。它跨越了宏观制造与微观加工的鸿沟，是精密机械、材料科学、控制工程和计算机技术融合的巅峰之作。正是这些隐藏在实验室与工厂里的“硬核科技”，默默地雕刻着光的轨迹，也为我们清晰地勾勒出那个即将到来的、更加逼真和沉浸式的虚拟未来。
下次当你戴上轻薄的AR眼镜，惊叹于眼前清晰的虚拟物体时，请记得，这份神奇背后，是一场持续在纳米尺度上进行的、极致的匠心之旅。
