一、台湾升岱CNC走心自动车床SDW-32产品特色
1、台湾升岱CNC走心自动车床SDW-32采用 Fanuc 新型高阶控制器，该控制系统可进行双系统共7轴的多轴运动控制，其中包含5个进给轴(主轴轴向移动Z1，栉式刀座移动X1、Y1，副主轴移动X2、Z2) 以及主轴与副主轴具备定位分度C轴功能 (C1,C2 ) 可做轮廓铣削，搭配无导套装置可有效减少残料长度。
2、台湾升岱CNC走心自动车床SDW-32的马达内藏式主轴提供高速高精度车削，减少振动和噪音，提高车削精度。
搭配高解析磁环可做精密 C轴控制轮廓铣削、偏芯钻孔攻牙。
3、成品输送机可避免成品碰伤与切削液回油盘设计，切削油不外溢。
4、台湾升岱CNC走心自动车床SDW-32的背向铣削轴4支刀具为替换式，可利用固定刀具对工件中心钻孔、攻牙、搪孔、内径车削，或替换动力刀具做端面偏芯钻孔、攻牙或C轴控制轮廓铣削。
5、台湾升岱CNC走心自动车床SDW-32的侧向铣削装置前3支刀位为固定式，最下方2个刀位为可替换式，此装置可对工件实行侧面钻孔、攻牙、筒坐标铣削。
亦可装置特殊刀具如正面偏心动力刀具座对工件实行偏芯钻孔攻牙以及坐标轮廓铣削。
咨询电话：159 1097 4236
6、控制系统采用最新型的 Fanuc 控制器，亦有不同系统选择如新代,Mitsubishi、西门子。机台可作双系统独立加工，亦可针对长工件做相位同期控制。
二、台湾升岱CNC走心自动车床SDW-32产品规格
项目名称 | 台湾升岱 SDW-32 | |
加工范围 | 主轴端 | |
最大加工外径 | ∮32 mm | |
正主轴最大钻孔直径 | ∮13 mm | |
正主轴最大攻牙直径 | M12 X P1.75 | |
侧铣装置最大钻孔直径 | ∮10 mm | |
侧铣装置最大攻牙直径 | M8 X P1.25 | |
主轴中心高 | 1070 mm | |
副主轴端 | ||
最大加工外径 | ∮32 mm | |
正主轴最大钻孔直径 | ∮13 mm | |
正主轴最大攻牙直径 | M12 X P1.75 | |
背铣装置最大钻孔直径 | ∮10 mm | |
背铣装置最大攻牙直径 | M8 X P1.25 | |
马达 | 主轴马达 | 5.5/7.5 Kw |
主轴转速 | 70000 PM | |
副主轴马达 | 2.2/3.7 Kw | |
副主轴转速 | 7000 RPM | |
X/Y/Z/XB/ZB 轴向马达 | 1 Kw | |
X/Y/Z/XB/ZB 轴向快移速度 | 24 m/min | |
侧铣,背铣装置马达 | 1 Kw | |
侧铣,背铣马达转速 | 50000 RPM | |
刀具系统 | 外径车刀尺寸 | □ 16mm |
外径刀具数 | 6 | |
内径刀具尺寸 | C32-ER20 , C22-ER16 | |
内径刀具数 | ER20/2pcs , ER16/2pcs | |
侧面铣削装置 | ER16 | |
侧面铣削装置刀具数 | 5 | |
背向铣削装置 | ER16 | |
背向铣削装置刀具数 | 4 | |
一般规格 | 控制器 | Fanuc / Syntec |
机台动力需求 | AC/ 3∮220 V | |
油箱容量 | 190 L | |
机台尺寸 (LxWxH) | 3035 x 1844 x 2072 | |
机台重量 | 3600 Kg | |
切削油马达 | 1 HP | |
油压马达 | 1 HP | |
咨询电话：159 1097 4236
三、台湾升岱CNC走心自动车床SDW-32标准配备
切断刀破损检出
成品输送机
主轴,副主轴筒夹
机台调整用工具箱
正面固定钻孔轴
背面固定钻孔轴
侧向动力刀座
背向动力刀座
无导套装置支撑座
四、台湾升岱CNC走心自动车床SDW-32特别附件
自动棒材送料机
铁屑输送机
高压帮浦
全自动稳压器
特殊动力刀座
咨询电话：159 1097 4236

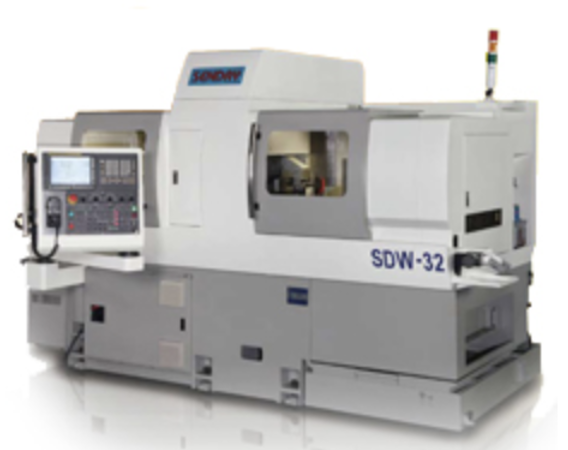

台湾升岱CNC走心自动车床SDW-32
