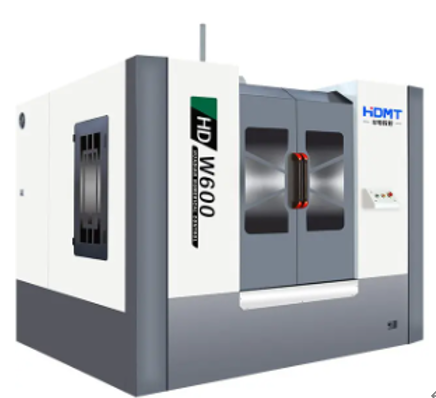

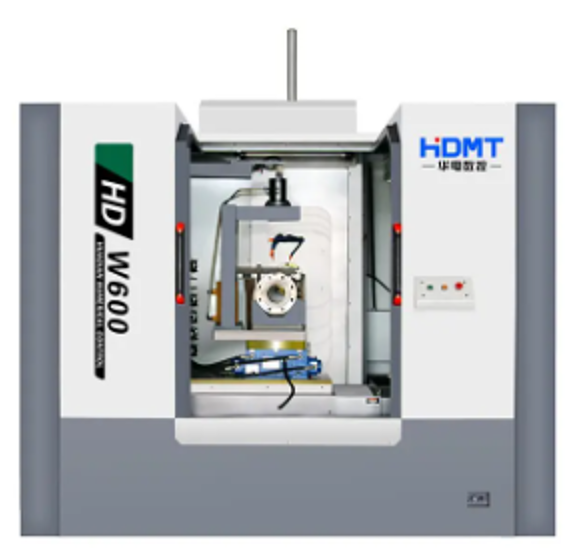

一、华电数控大型CNC卧式加工中心HD-W600产品概述
华电数控大型CNC卧式加工中心HD-W600采用24把圆盘式刀库或立式刀库，配有等分工作台，能够实现对各种箱体类、壳类、模具等复杂零件一次装夹，完成键、钻、铣、扩、铰、攻丝等多种工序加工。
二、华电数控大型CNC卧式加工中心HD-W600产品特点
1、华电数控大型CNC卧式加工中心HD-W600的底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
2、该机床X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证华电数控大型CNC卧式加工中心HD-W600的定位精度。
3、丝杠支承采用丝杠专用轴承并预拉伸结构，大大降低了华电数控大型CNC卧式加工中心HD-W600长时间运转中热变形对精度的影响。
4、华电数控大型CNC卧式加工中心HD-W600的X、Y、Z三个方向导轨、丝杠都采用密闭保护，保证丝杠及导轨的清洁，确保机床的传动及运动精度。
5、主轴箱装有自动平衡系统，保证了华电数控大型CNC卧式加工中心HD-W600的加工精度。
咨询电话：159 1097 4236
6、华电数控大型CNC卧式加工中心HD-W600采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
7、华电数控大型CNC卧式加工中心HD-W600可配套国产/进口CNC控制系统，功能齐全，操作简便，精度稳定、可靠。
三、华电数控大型CNC卧式加工中心HD-W600技术参数
项目名称 | 华电数控HD-W600 | 单位 | |
工作台 | 工作台面长 | 1000 | mm |
工作台面宽 | 500 | mm | |
工作台承重 | 450 | kg | |
行程 | 左右行程（X） | 800 | mm |
上下行程（Y） | 600 | mm | |
前后行程（Z） | 450 | mm | |
主轴鼻端到工作台距离 | 140～640 mm | mm | |
主轴 | 主轴锥度（型号/安装尺寸） | BT40-ᶲ150 mm，皮带主轴（罗型中心出水主轴） | |
主轴中心至工作台面距离 | 100～700 mm | mm | |
主轴转速 | 8000 | rpm | |
最大额定功率 | 7.5 | kw | |
驱动系统 | 直接速度皮带传动 | ||
精度 | 定位精度 | ±0.01 | mm |
重复定位精度 | ±0.01 | mm | |
进给速度 | X/Y/Z最大快移速度 | 20 | m/min |
X/Y/Z电机型号 | X15/Z15/Y15抱闸 | ||
X/Y/Z连接方式 | 直连 | ||
滚珠丝杠 | X/Z/Y | X：4012/Y：4012/Z：4012 | THK |
线轨 | X/Z/Y | 2*MSA35.2*MSA35.2*MSA45 | THK |
刀库 | 型式 | 立式BT40 | |
容量 | 24 | pcs | |
最大刀具直径 | 40 | mm | |
最大刀具重量 | 10 | kg | |
最大刀具长度 | 200 | mm | |
刀库重量 | 30 | kg | |
数控系统（选配） | GSK/FANUC/SIEMENS | ||
其它 | 电源 | AC 380V | |
机床重量 | 5500 | kg | |
外形尺寸 | 2700*2500*2200 mm | ||
四、华电数控大型CNC卧式加工中心HD-W600主要配置
油压分度盘
电器
油水分离器/打刀缸
链板式排屑机
螺旋式排屑机
液压站
护罩
中心出水水箱
平衡缸
邢台华电数控设备制造有限公司是致力于高端数控装备、自动化流水线研发制造为一体的国家级高新技术企业，产品广泛应用于汽车零部件、阀门、航空航天等制造行业。
