一、涵阳机械MKH8625数控螺旋花键磨床应用场景

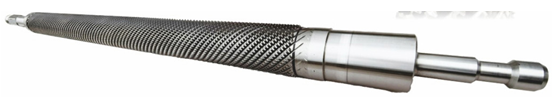

涵阳机械MKH8625数控螺旋花键磨床适用于磨削多种齿形的高精度螺旋拉刀。
二、涵阳机械MKH8625数控螺旋花键磨床技术参数
项目名称 | 单位 | 涵阳机械MKH8625 | |
数控系统 | CNC8070 | FAGOR | |
中心高 | mm | 180 | |
顶尖距 | mm | 1600 | |
最大磨削长度 | mm | 1600 | |
最大磨削直径 | mm | ᶲ250 mm | |
砂轮中心到工作台面最小距离 | mm | 195 | |
X轴速度 | m/min | 20 | |
Y轴速度 | m/min | 8 | |
U轴移动速度 | m/min | 5 | |
W轴移动速度 | m/min | 5 | |
U轴行程 | mm | 80 | |
W轴行程 | mm | 50 | |
A轴旋转速度 | r/min | 0～218 r/min | |
机床重量 | kg | 11000 | |
机床尺寸（长*宽*高） | mm | 7200*2000*2750 mm | |
机床占地（长*宽） | mm | 8200*3000 mm | |
咨询电话：159 1097 4236
三、涵阳机械MKH8625数控螺旋花键磨床功能部件
功能部件 | 单位 | 涵阳机械MKH8625 | |
分度头 | |||
内置力矩电机 | |||
圆光栅 | |||
分度精度 | 重复定位精度 | ＂ | ±1＂ |
定位精度 | ＂ | ±4＂ | |
mm | 180 | ||
顶尖莫氏锥孔 | 5# | ||
尾座（可升级为气浮液压尾座） | |||
30 | |||
尾座调整距离 | Y向中心线调整 | mm | ±1mm |
Z向中心线调整 | mm | ±2mm | |
主轴中心高 | mm | 180 | |
顶尖莫氏锥孔 | 4# | ||
支架 | |||
mm | ᶲ3～ᶲ250 mm | ||
中心高 | mm | 180 | |
修整器主轴参数 | |||
kW | 0.4 | ||
转速 | rpm | 3000 | |
金刚轮 | |||
直径 | mm | ᶲ110 mm | |
磨削砂轮主轴 | |||
主轴功率 | kW | 15 | |
主轴转矩 | Nm | 23.9 | |
主轴转速 | rpm | 0～15000 rpm | |
