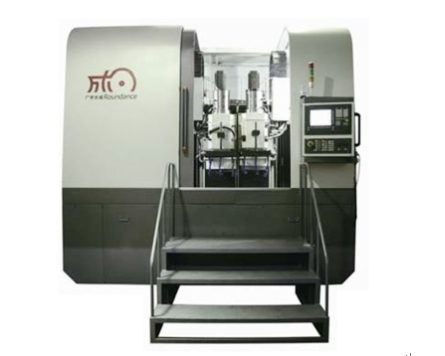

一、广宇大成YGK78系列数控端齿磨床产品概述

广宇大成YGK78系列数控端齿磨床采用立式布局,滑板在栋梁上横向移动(X轴),两个立磨头可分别在滑板上做上、下进给运动(Z1、Z2轴)。三个直线坐标轴均装有海德汉光栅尺作为全闭环反馈。

二、广宇大成YGK78系列数控端齿磨床应用场景

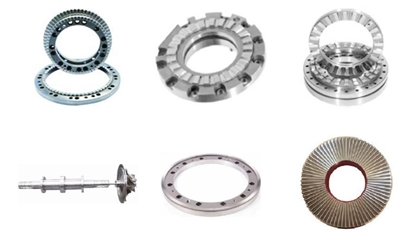

广宇大成YGK78系列数控端齿磨床专门用于端面弧齿磨削加工。

三、广宇大成YGK78系列数控端齿磨床产品特点

1、广宇大成YGK78系列数控端齿磨床配备公司针对弧齿磨削工艺而开发的专用软件,可实现参数化编程。该系列机床配备两套程序:齿形设计程序和加工程序。用户可根据自己现有的齿形参数和工艺参数通过图形化界面输入数控系统,实现对工件的加工。

2、广宇大成YGK78系列数控端齿磨床配置高精度动静压液体滑动轴系:采用专利技术的动静压轴承,主轴径向跳动和轴向跳动均≤0.001mm,以确保理想的加工精度、良好的表面质量和磨削效率。

咨询电话:159 1097 4236

3、该系列机床采用西门子数控系统及交流伺服驱动,四轴控制两轴联动。

4、广宇大成YGK78系列数控端齿磨床的床身装备高精度数控回转工作台可实现工件的分度定位,转台内装有海德汉圆光栅作为全闭环反馈,实现角度闭环控制。

该转台通过直驱式大功率力矩电机直接驱动。

5、广宇大成YGK78系列数控端齿磨床的转台左侧安装金刚石碟片修整器,X轴可分别同Z1或Z2轴实现两轴联动,通过插补运动对砂轮进行齿形修整,加工时对工件进行成型切入磨削。左、右两个立磨头可分别加工凸齿、凹齿、倒角等工序。


四、广宇大成YGK78系列数控端齿磨床技术参数

项目

单位

广宇大成 YGK7850

广宇大成 YGK7880

广宇大成 YGK78120

工作台直径

mm

φ500

Φ800

φ1200

最大加工高度(自转台上面起)

mm

400

500

500

轴横向移动行程

mm

1100

1200

1400

Z1Z2 轴垂直移动行程

mm

500

500

500

XZ1Z2 轴进给速度

mm/min

0~6000

0~6000

0~6000

X 轴定位精度

mm

0.008

0.008

0.008

Z1Z2 轴定位精度

mm

0.008

0.008

0.008

轴重复定位精度

mm

0.004

0.004

0.004

Z1Z2 轴重复定位精度

mm

0.004

0.004

0.004

砂轮主轴电机功率

kW

15kW

15kW

15kW

砂轮主轴最高转速

rpm

2000

2000

2000

最大砂轮直径

mm

φ400

Φ500

Φ500

砂轮主轴回转精度

mm

0.001

0.001

0.001

工作台电机转矩

Nm

714

≥800

≥800

工作台回转精度(轴向和径向)

Mm

0.001

0.001

0.001

工作台转速

rpm

1~60

1~40

1~30

工作台定位精度

’’

±2.5

±2.5

±2.5

工作台重复定位精度

’’

±1

±1

±1

机床总功率

KVA

85KW

100KW

100KW

机床总重量

t

14

18

22

机床外形尺寸

mm

3450×2126×3320

4000×2500×3500

4500×3000×3500

北京广宇大成数控机床有限公司是高新技术企业,致力于研发和生产各种高精度数控磨床,以最大程度满足用户需求,提升民族制造业水平。同时凭借雄厚的科研力量,不断创新和开发更适合市场需求的专业设备。
