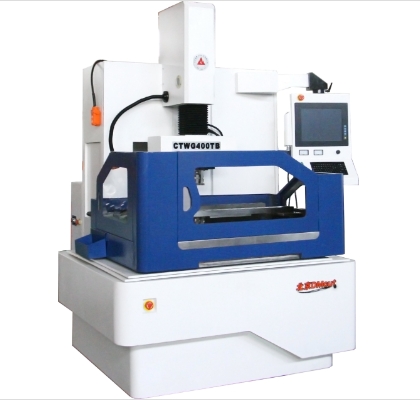

迪蒙卡特数控中走丝线切割机床CTWG400TB\TC
2025-07-13 09:21:56

一、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC应用场景

迪蒙卡特数控中走丝线切割机床CTWG400TB\TC主要应用于电机、仪器仪表、轻工、汽车、轻工、家用电器、模具等行业,适用于小体积复杂形状精密零件的加工与切割和等锥、变锥、上下异形等复杂面的加工与切割。

二、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC产品特点

1、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC床标准配置日本THK高精密级直线导轨、高精密级滚珠丝杆、自主研发的数控系统、进口交流伺服机驱动系统、双向往复恒涨力张丝机构、锥度采用四连杆机构。

2、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC配置的导轮、丝筒、轴承等均通过振动、动平衡测试。

咨询电话:159 1097 4236

3、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC加工工件效果可以稳定达到Ra≤0.6μm~0.8μm,加工精度稳定值≤0.008mm,稳定加工效率120-150mm2/min,最大加工效率300mm2/min,加工最大锥度30°。

三、迪蒙卡特数控中走丝线切割机床CTWG400TB\TC技术参数

项目名称

单位

迪蒙卡特 CTWGQ400TB

CTWG400TB/TC

主机

工作台尺寸(长*宽)

mm

800*500

800*500

最大加工厚度

mm

300

500(根据需要可改制1000mm

最大加工工件重量

kg

800

1000

XY轴行程

mm

500*400

500*400

脉冲当量

mm

0.001

XY轴定位精度

mm

0.008

XY轴重复定位精度

mm

0.003

加工精度

mm

0.008

表面粗糙度

μm

Ra≤0.60.8

最大切割速度/h=60mm

mm2/min

300mm2/min

多次切割平均加工速度

mm2/min

5060mm2/min

最大切割锥度

TB30(±15)/TC60(±30)

电极丝排丝丝距

mm

0.25

电极丝速度

m/s

1.712变频无级调速

主机外形尺寸

mm

1450*2000*2050

1500*2100*2450

电源柜外形尺寸

mm

560*650*1760

整机净重

kg

2000

2200

电源柜

加工电压


100V  DC

输入电压


AC  380V    50Hz/三相四线

输入功率

kw

4.5

输入电压波形要求


380V  ±10%

北京迪蒙卡特机床有限公司是一家专业从事电加工及数控机床的研究、开发、生产制造的企业,产品因技术先进、产品稳定、性价比高、服务及时深受国内、外用户的好评。
