普锐米勒德国天车式摇篮五轴铣车加工中心U系列
2025-07-10 10:41:21

U系列介绍

U500

一体式高质量铸件床身

采用天车式龙门结构设计

- X/Y/Z 三轴运动部件与加工切削区域分离,保证最佳切削性能

AC 轴采用DD马达驱动

- 无背隙,无机械损,确保长期保持最佳精度

X/Y/Z轴标配海德汉光栅尺,

A/C 轴标配海德汉圆光栅

使用德国高扭矩气压刹车

紧凑的占地面积承载更大的加工空间


U630

一体式高质量铸件床身

采用天车式龙门结构设计

AC 轴

- 最高可承重 800kg

- 采用 DD 马达直接驱动技术

- A 轴为双 DD 马达驱动,确保长期保持

  最佳精度

- 皆标配海德汉圆光栅闭环反馈

X/Y/Z 轴均搭载海德汉全闭环光栅尺

使用德国高扭矩气压刹车

紧凑的占地面积承载更大的加工空间

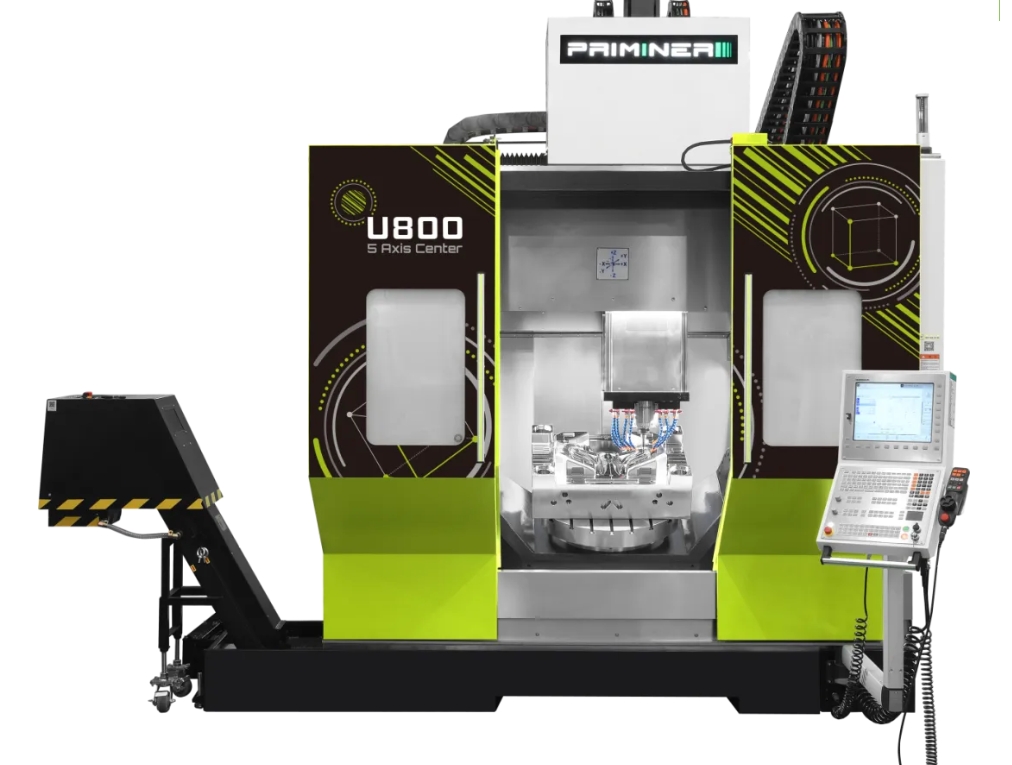

U800

一体式高质量铸件床身

采用天车式龙门结构设计

AC轴

- 最高可承重 1,200kg

- 无背隙,无机械损,

- 采用 DD 马达直接驱动技术

- A 轴为双 DD 马达驱动,确保长期保持最佳精度

- 皆标配海德汉圆光栅全闭环反馈

X/Y/Z轴标配海德汉光栅尺

使用德国气压刹车,A 轴刹车扭矩 9,360Nm

紧凑的占地面积承载更大的加工空间

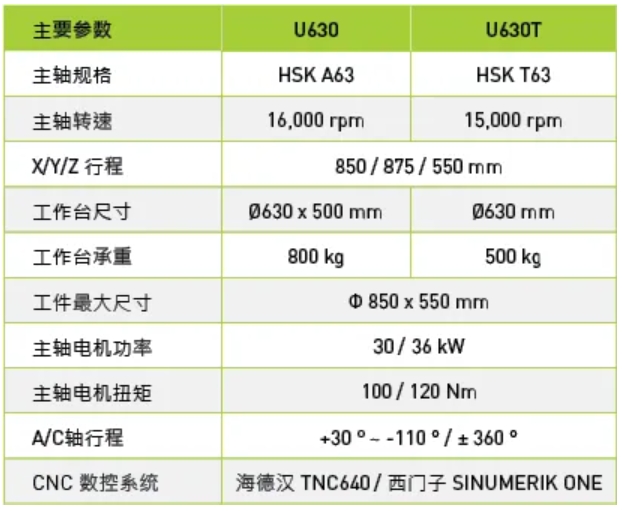

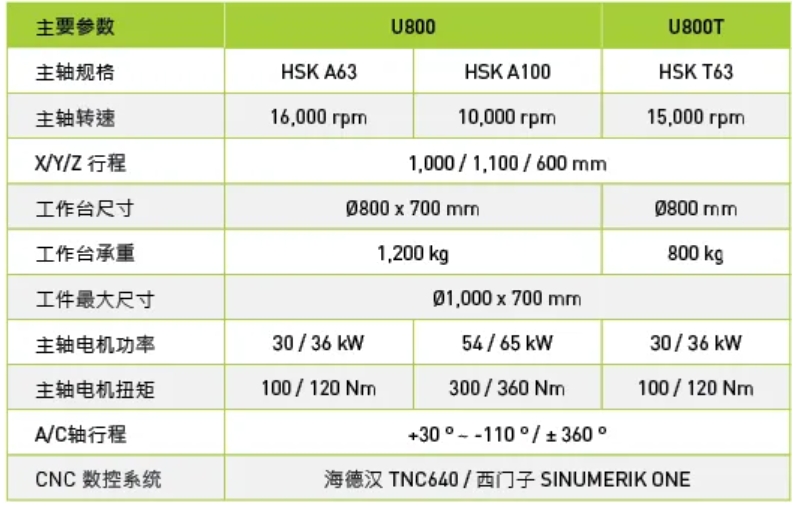

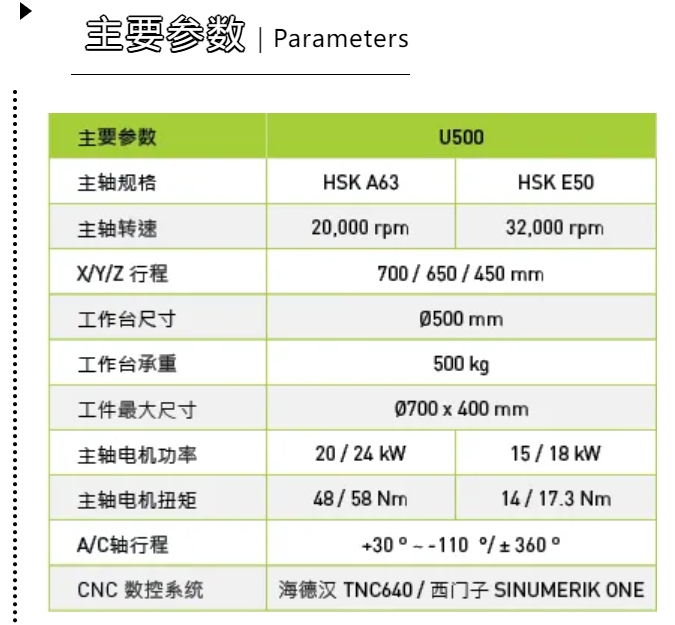

 主要参数




咨询:135 2207 9385


选配升级

|铣车复合功能

U630/U800选配HSK T63 15000rpm主轴后型号升级成U630T/U800T

可实现铣车复合功能,使单台设备即可完成复杂工件的精密铣削与重型车削加工,显著减少装夹次数与工序转换时间,实现真正意义上的完整加工。


适配场景

1、汽车模具

一体铸件床身+四滚柱导轨Z轴,可承载1.2吨模具稳定抵抗重切削振动;通过模块化升级U800T,可实现型腔铣削与模座车削的 “一站式完工” ,解决分件加工导致的配合误差;可缩减工时,高效高精完成加工

2、航空航天

Y轴双驱+中空冷却丝杆,可抑制高速铣削热变形,维持较好的重复定位精度,四导轨Z轴配合HSK-A63高速主轴,可实现薄壁件深切,曲面加工无让刀;60刀库自动切换球刀/钻头,可连续完成粗加工与精修轮廓,效率显著提高。

3、医疗领域

可加工钛合金等多材质医疗件,具有一定的材料普适性,中空冷却丝杆抑制钛合金加工热变形,可维持较高的表面质量;U系列全系列产品标配全闭环光栅系统,确保符合医疗器械追溯体系,每个工件加工数据可查;升级主轴后,具备较高的复合加工经济性,可实现车-铣-钻-攻**全工序集成,避免多设备流转污染风险。


案例展示

|Case

1、1200kg大模具加工,高负载、高精度。

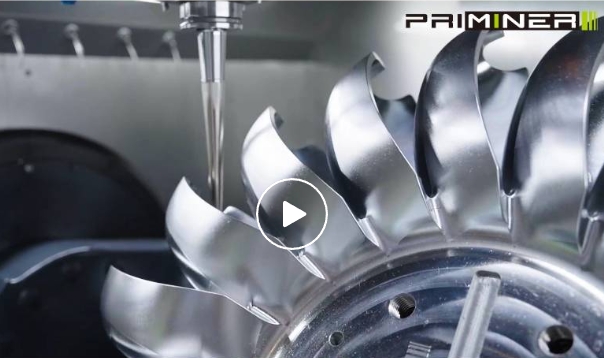

2、大型叶轮加工,高承重,高负载;高精度,高效率!

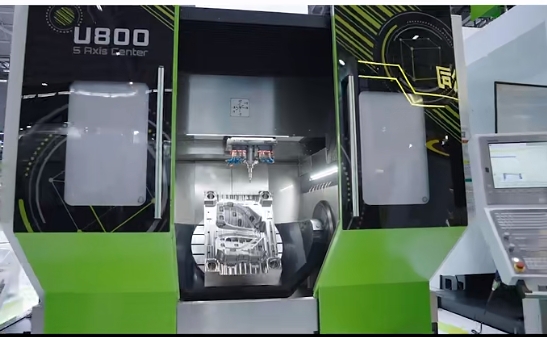

3、U800加工合集展示,高承重,高负载!适合航空航天、大型模具等多领域使用!
