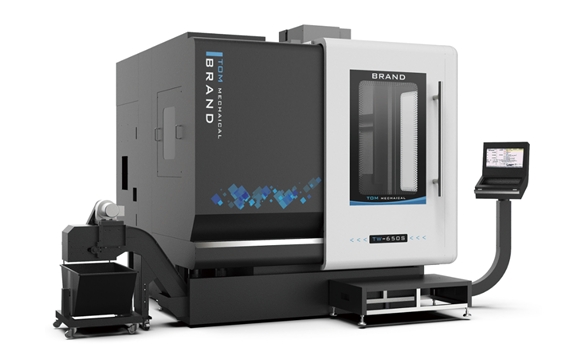

一、嘉村科技FMV SERIES 立式五轴加工中心机产品特点
1、嘉村科技FMV SERIES 立式五轴加工中心机占地面积仅有3 m2,加工能力强,最大加工直径300 mm,工件最大回转直径可达460 mm,具备快移速度高、换刀精度高、换刀时间短等一系列优点。
2、整体床身配以全封闭钣金,防水性能优越,排屑方便。嘉村科技FMV SERIES 立式五轴加工中心机配置台湾高速中空油压回转缸,满足高速切削与主轴高速运转的稳定性,该机床精度高、震动小、使用寿命长。

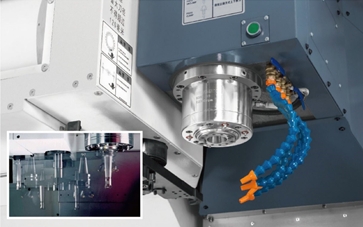

3、嘉村科技FMV SERIES 立式五轴加工中心机配置8"液压卡盘转速可达4000 rpm,11KW主轴驱动系统可提供70Nm的扭矩,Z轴快移速度为20 m/min。
该机床采用合金钢与铝青铜组合降低摩擦系数,有效传递马达扭矩。
4、嘉村科技FMV SERIES 立式五轴加工中心机采用台湾品牌线性导轨,零间隙、全方位承载,与高精密的滚珠丝杠配合,能减少长时间加工导致的误差,机床移动速度快,加工零件精度高。
二、嘉村科技FMV SERIES 立式五轴加工中心机技术参数
项目名称 | 单位 | FMV-1705H | FMV-3205H | FMV-4005H | FMV-5005H | FMV-6505H |
工作台 | ||||||
工作台旋转直径 | mm | ᶲ200 | ᶲ320 | ᶲ400 | ᶲ500 | ᶲ630/ᶲ650 |
工作台承重(最大) | kg | 50 | 100 | 200 | 400 | 500 |
行程 | ||||||
X/Y/Z行程 | mm | 600*200*300 | 700*450*400 | 700*450*400 | 820*520*500 | 820*520*500 |
主轴中心至导轨面距离 | mm | 140 | 183.5 | 187 | 187 | 187 |
主轴端面至工作台面距离 | mm | 80~380 | 150~550 | 150~550 | 150~650 | 150~650 |
主轴 | ||||||
主轴锥孔 | - | BT30—100 | BT40—120 | BT40—120 | BT40—150 | BT40—150 |
rpm | 20000 | 12000 | 12000 | 12000 | 12000 | |
刀库 | ||||||
刀库规格 | BT30—12T | BT40—24T | BT40—24T | BT40—24T | BT40—24T | |
进给速度 | ||||||
三轴快速移动速度 | m/min | 30 | 36 | 36 | 24 | 24 |
最高切削进给速度 | m/min | 12 | 12 | 12 | 12 | 12 |
丝杆导轨 | ||||||
X/Y/Z滚珠丝杆规格 | 3210/3210/3210 | 4012/4012/3212 | 4012/4012/3212 | 4012/4012/4012 | 4012/4012/4012 | |
X/Y/Z线性导轨规格 | RGW30HC/RGW30HC/RGW30HC | RGW35HC/RGW35HC/RGW35HC | RGW35HC/RGW35HC/RGW35HC | RG45HA/RG45HA/RG45HA | RG45HA/RG45HA/RG45HA | |
电机 | ||||||
三轴伺服电机参数 | Kw | 15/15/18 | 15/15/18 | 15/15/18 | 18/18/28 | 18/18/28 |
主轴电机参数 | N.m | 3.5/5.5 | 5.5/7.5 | 5.5/7.5 | 7.5/11 | 7.5/11 |
电机连接方式 | w | 直联 | 直联 | 直联 | 直联 | 直联 |
精度 | ||||||
定位精度 | mm | ±0.008/300 | ±0.008/300 | ±0.008/300 | ±0.008/300 | ±0.008/300 |
重复定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
其他 | ||||||
润滑系统 | Mpa | 自动润滑系统 | 自动润滑系统 | 自动润滑系统 | 自动润滑系统 | 自动润滑系统 |
照明装置 | - | LED工作灯 | LED工作灯 | LED工作灯 | LED工作灯 | LED工作灯 |
电源总功率 | v | AC380V,20kw | AC380V,25kw | AC380V,25kw | AC380V,35kw | AC380V,35kw |
整机重量(以实际为准) | kg | 3500 | 7500 | 6000 | 8500 | 12000 |
机床外形尺寸(以实际为准) | mm | 2850*2050*2100 | 2850*2050*2100 | 8 | 3550*3050*2800 | 3550*3050*2800 |
数控系统 | - | 台湾新代220MA-5系统含RTCP功能 | 台湾新代220MA-5系统含RTCP功能 | 台湾新代220MA-5系统含RTCP功能 | 台湾新代220MA-5系统含RTCP功能 | 台湾新代220MA-5系统含RTCP功能 |
咨询电话:159 1097 4236
三、嘉村科技FMV SERIES 立式五轴加工中心机标准配置
地脚垫块及水平螺丝
主机
切削液系统
热交换器
三色指示灯
主轴油冷机
10.4寸液晶显示器
工具箱
高压清洁水枪
RS232介面
润滑单元
液压站
Y向双螺杆/四螺杆后排屑
工作灯
全罩式护罩
刚性攻牙
变压器
四、嘉村科技FMV SERIES 立式五轴加工中心机选购配置
控制器:三菱/发那科
油水分离装置
齿轮箱
主轴中心出水
螺帽冷却/中空冷却丝杆
三轴光学尺
自动刀长测量仪
高压冲屑装置
履带式排屑装置含集屑车
转台圆光栅
自动安全门
BBT/HSK
安徽嘉村智能科技有限公司属于智能装备制造业,专业研制各类车削中心、铣削中心、多轴加工中心和数控专机等精密数控机床、智能装备产品和自动化产品,是一家集研发、设计、制造、销售和服务为一体的智造型企业。
