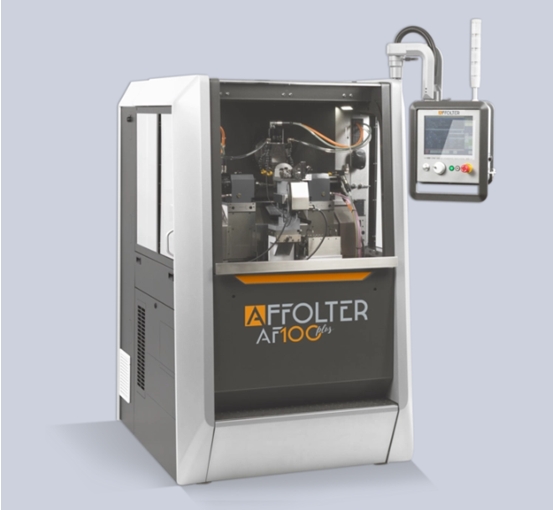

一、艾弗特AF100 plus数控滚齿机床产品介绍
艾弗特AF100 plus数控滚齿机床采用滚齿加工方法（即滚铣或通过分度的方法），用于加工小齿轮、机轮、轴齿轮、圆柱齿轮及蜗轮上的各种直形、螺旋形、圆锥形或拱形轮齿，模块尺寸达1.5。
二、艾弗特AF100 plus数控滚齿机床应用场景

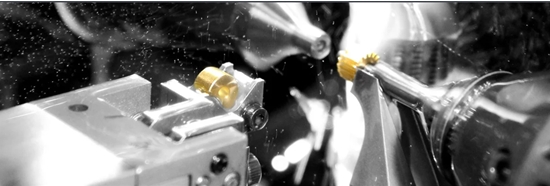

艾弗特AF100 plus数控滚齿机床能够加工出微技术领域所应用的各种中等或大行程齿轮，例如小齿轮、机轮、圆柱齿轮和轴齿轮等。
三、艾弗特AF100 plus数控滚齿机床产品特点
1、艾弗特AF100 plus数控滚齿机床具备8根CNC Leste数控轴。
①最大模块尺寸 0.8 mm / 32 毫米；
②最大工件直径 36 毫米；
③最大加工长度 50 毫米。
2、通过缩短的空转时间和超高的加工速度，艾弗特AF100 plus数控滚齿机床的生产率得以大幅提升。
①最大转速 16,000 转/分钟
②自动倾斜 -/+30°
3、艾弗特AF100 plus数控滚齿机床配备丰富的装载器和选配件，提供适合微技术行业各种相关应用的解决方案，相当灵活多能。
4、得益于 AFFOLTER CNC Leste 数控技术，艾弗特AF100 plus数控滚齿机床具备出色的加工能力，周期更短，插补更快速，编程也非常简单、人性化。
四、艾弗特AF100 plus数控滚齿机床技术参数
项目名称 | 艾弗特AF100 plus | 单位 |
最大工件直径 | 36 | 毫米 |
最大加工长度 | 50 | 毫米 |
头架和尾架的最高转速 | 5,000 | min-1 |
最小模数 | 0.02 | 毫米 |
最大模数(取决于加工材料及滚切次数) | 0.5-0.8 | 毫米 |
刀具参数 | ||
最大滚刀直径 | 24 | 毫米 |
最大滚刀长度 | 20 | 毫米 |
滚刀主轴倾斜角 | -/+ 30° 自动 | 度 |
滚刀主轴最高转速 | 16,000 | min-1 |
头架行程(Z轴，轴向进给) | 82 | 毫米 |
尾架行程(Z’轴，轴向进给) | 82 | 毫米 |
进给行程(X轴，径向进给) | 74 | 毫米 |
换齿行程(Y轴，切向进给) | 84 | 毫米 |
轴倾斜角 A | -/+ 30° 自动 | 度 |
安装尺寸 | ||
电压 | 3x400/50 | 赫兹 |
装机电源 | 7 | KvA |
尺寸(长X宽X高) | 1,180x1,660x2,589 | 毫米 |
重量 | 1,800 | 公斤 |
AFFOLTER集团从事制表业所用轮系的制造以及CNC数控切割机床及数控配件的研发、生产和销售。
